钣金折弯中多功能角度尺的运用
2025-12-15

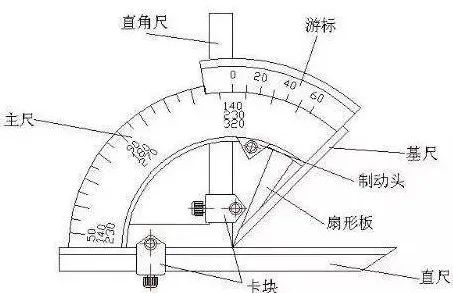

折弯中，需要用到的多功能角度尺。

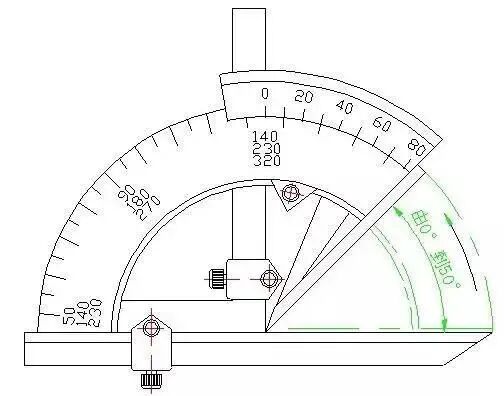

角尺和直尺全都装上，产品的被测部位放在基尺各直尺的测量面之间进行测量。

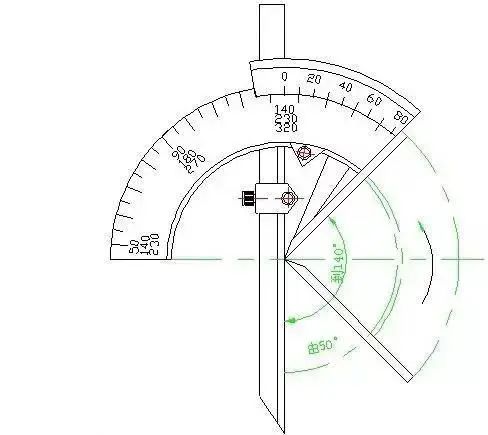

可把角尺卸掉，把直尺装上去，使它与扇形板连在一起。工件的被测部位放在基尺和直尺的测量面之间进行测量。

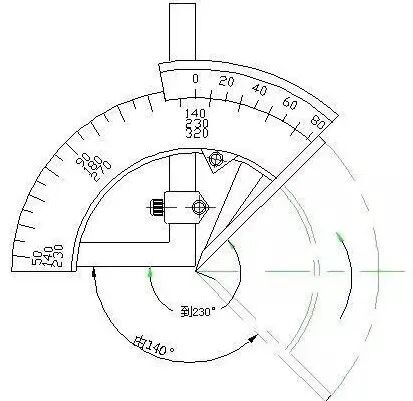

把直尺和卡块卸掉，只装角尺，但要把角尺推上去，直到角尺短边与长边的交线和基尺的尖棱对齐为止。把工件的被测部位放在基尺和角尺短边的测量面之间进行测量。
（4）测量230°-320°之间角度（即40°-130°的内角）。

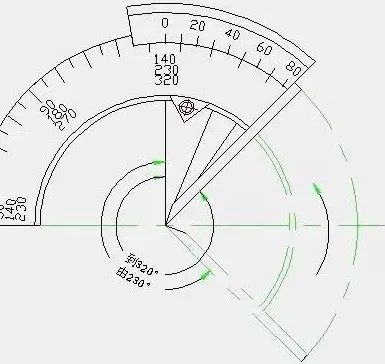

把角尺、直尺和卡块全部卸掉，只留下扇形板和主尺（带基尺）。把产品的被测部位放在基尺和扇形板测量面之间进行测量。

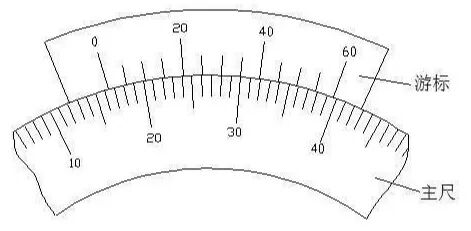

介绍了角度尺在测量角度时如何使用，万能角度尺如何读数？
（1）当零件角度为>（90º～180º）， 则被测角度=90º+量角尺读数。
（2）当零件角度为>（180º～270º），则被测角度=180º+量角尺读数。
（3）当零件角度为>（270º～320º），则被测角度=270º+量角尺读数。
