1：产品分析

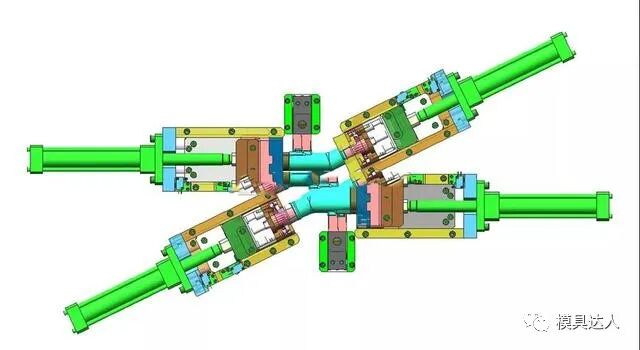

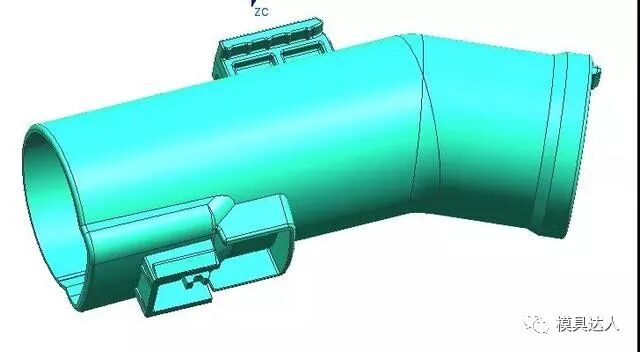

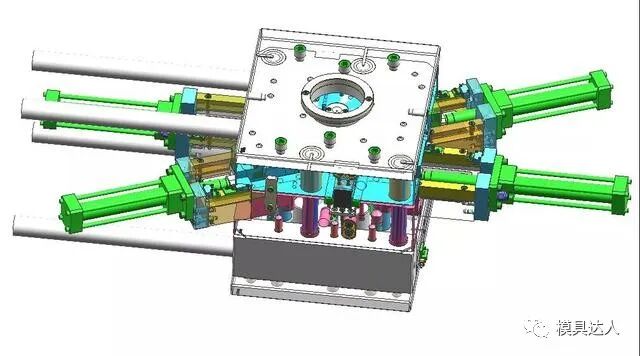

吸尘器弯管是吸尘器产品中经常遇到的，这类产品一般是采用油缸抽芯或者是圆弧抽芯，是汽车吸尘器模具中的典型代表。产品共有3处倒扣，倒扣1与倒扣2都采用油缸抽芯结构，倒扣3采用斜导柱+弹簧抽芯。

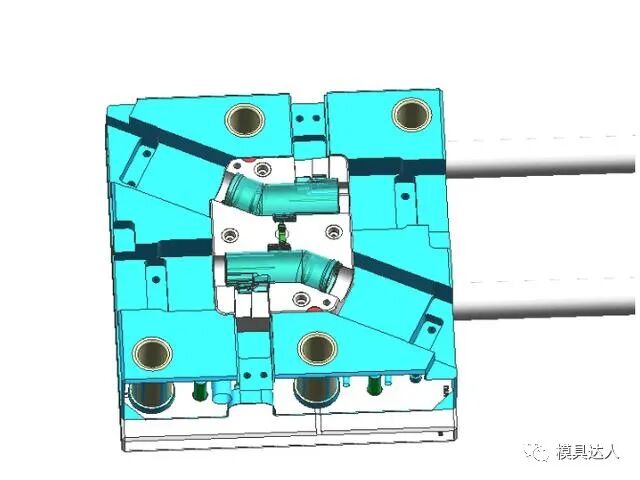

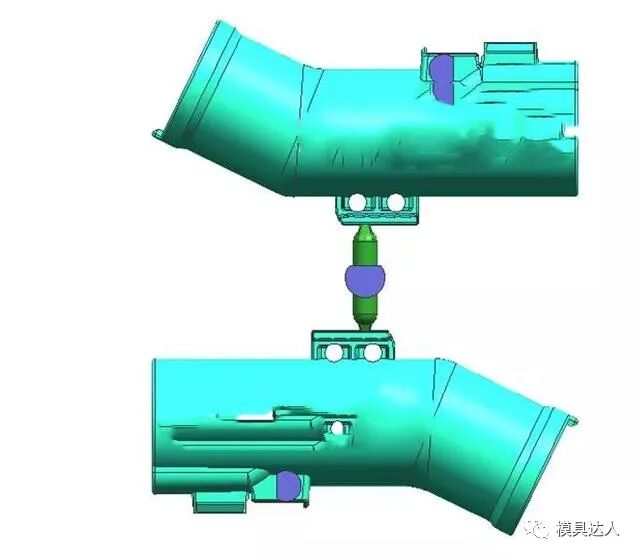

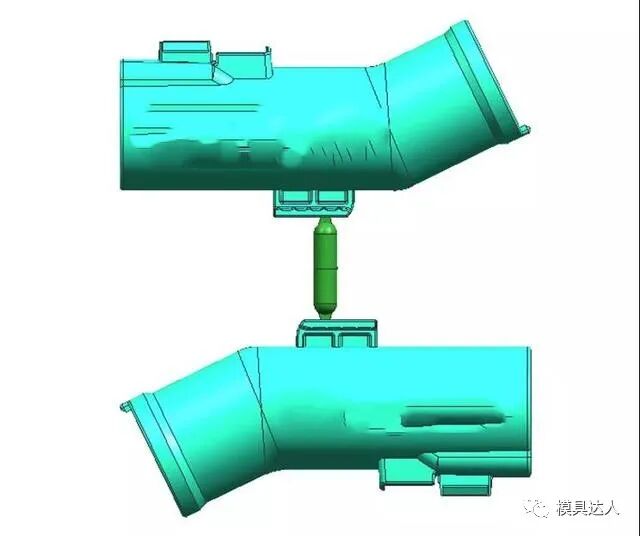

本模具浇注系统采用唧嘴，冷流道转侧进胶，1出2。

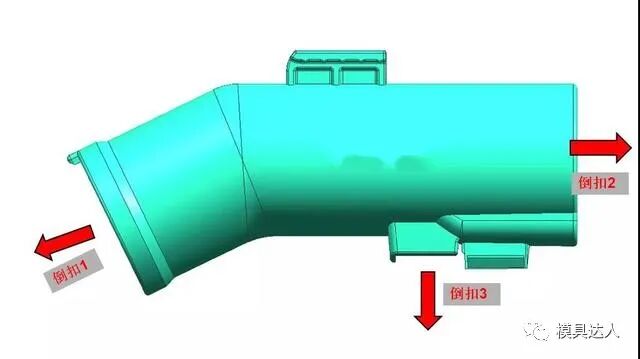

产品共有3处倒扣，倒扣1与倒扣2都采用油缸抽芯结构，倒扣3采用斜导柱+弹簧抽芯。

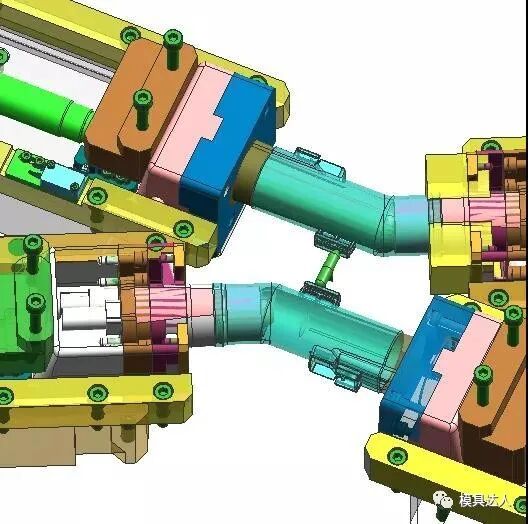

倒扣1采用了行位内走行位结构，采用燕尾槽导向进行内缩脱扣。

2 模具顶出

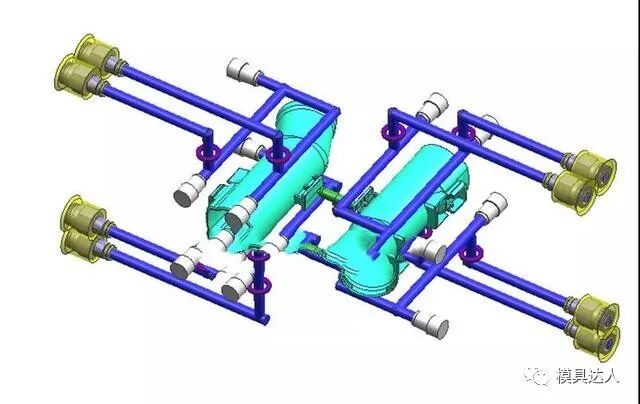

3 模具冷却
