前模有外观面时如何拆分镶针？

在前模外观面上拆镶针和镶件时，需要特别注意夹线的设计，设计的夹线切记不能影响产品的外观。本文将以下图产品为例，与大家分享在前模有外观面时该拆分镶针。

解决方法：

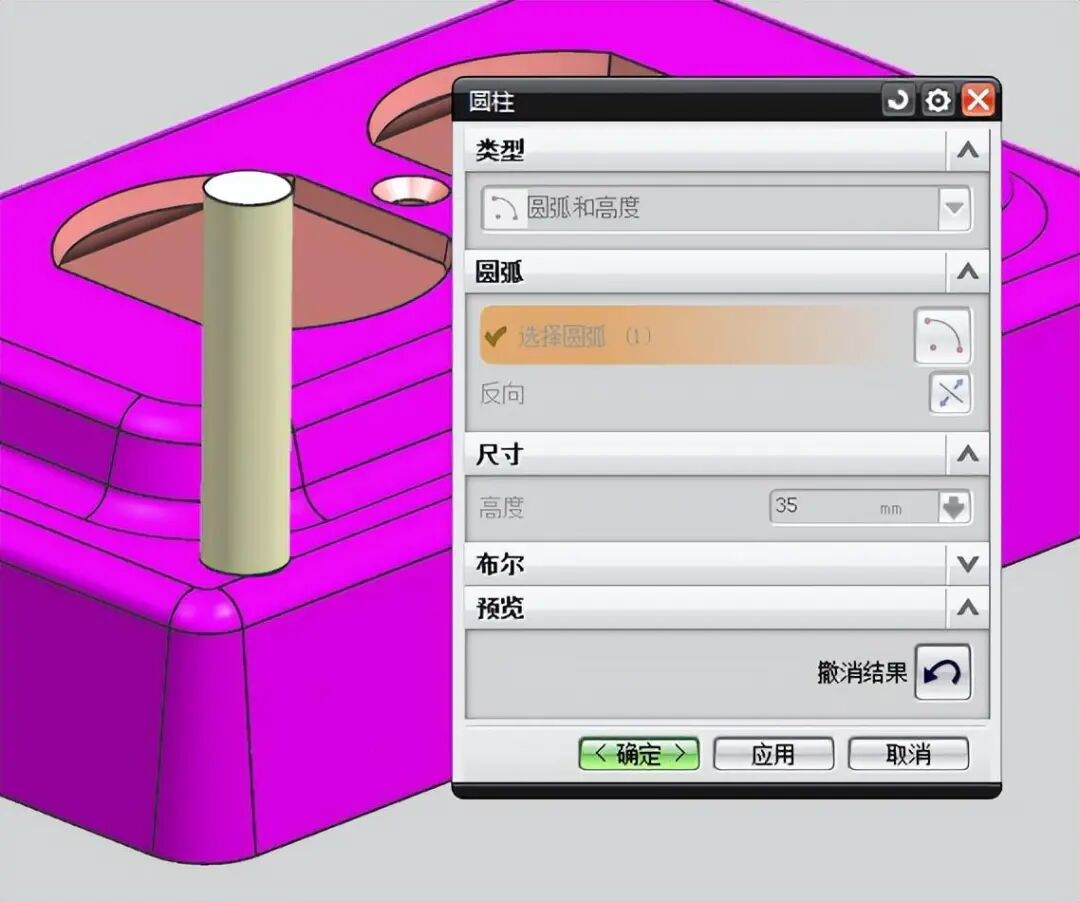

1、点击菜单【插入】—【设计特征】—【圆柱】，利用产品柱位，设计出圆柱体，如下图所示：

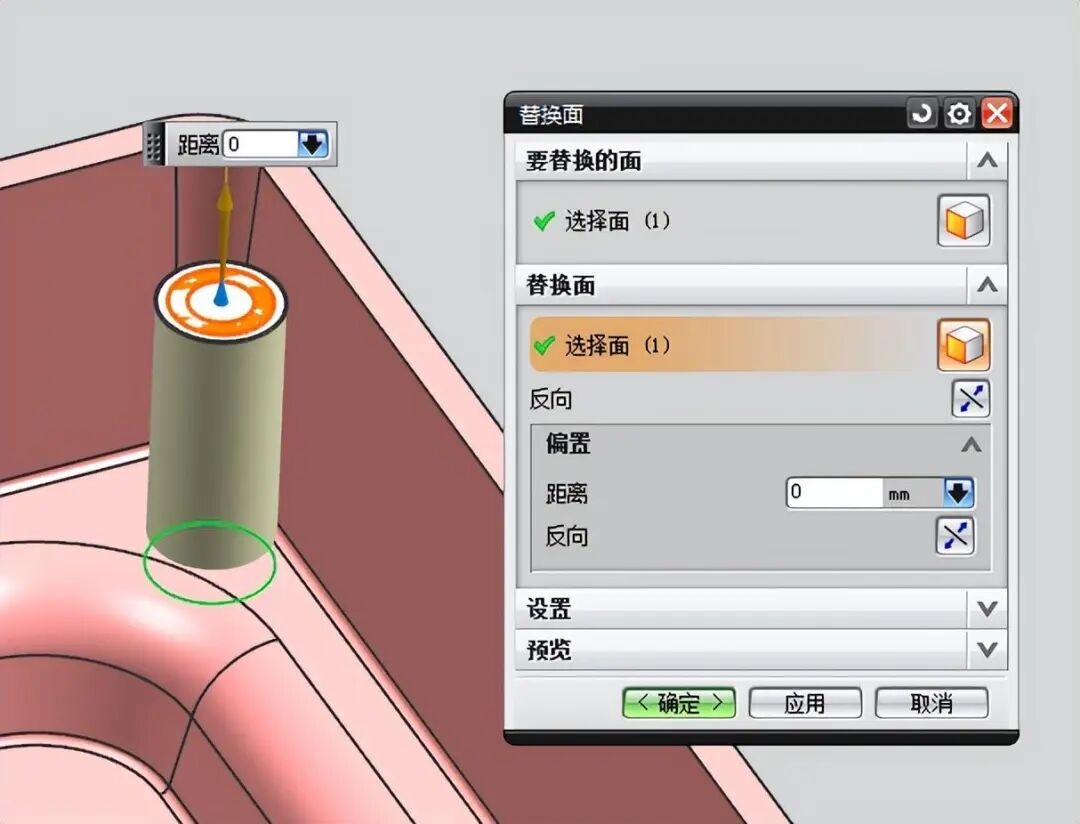

2、点击菜单【插入】—【同步建模】—【替换面】，圆柱体顶面替平前模仁底部，如下图所示：

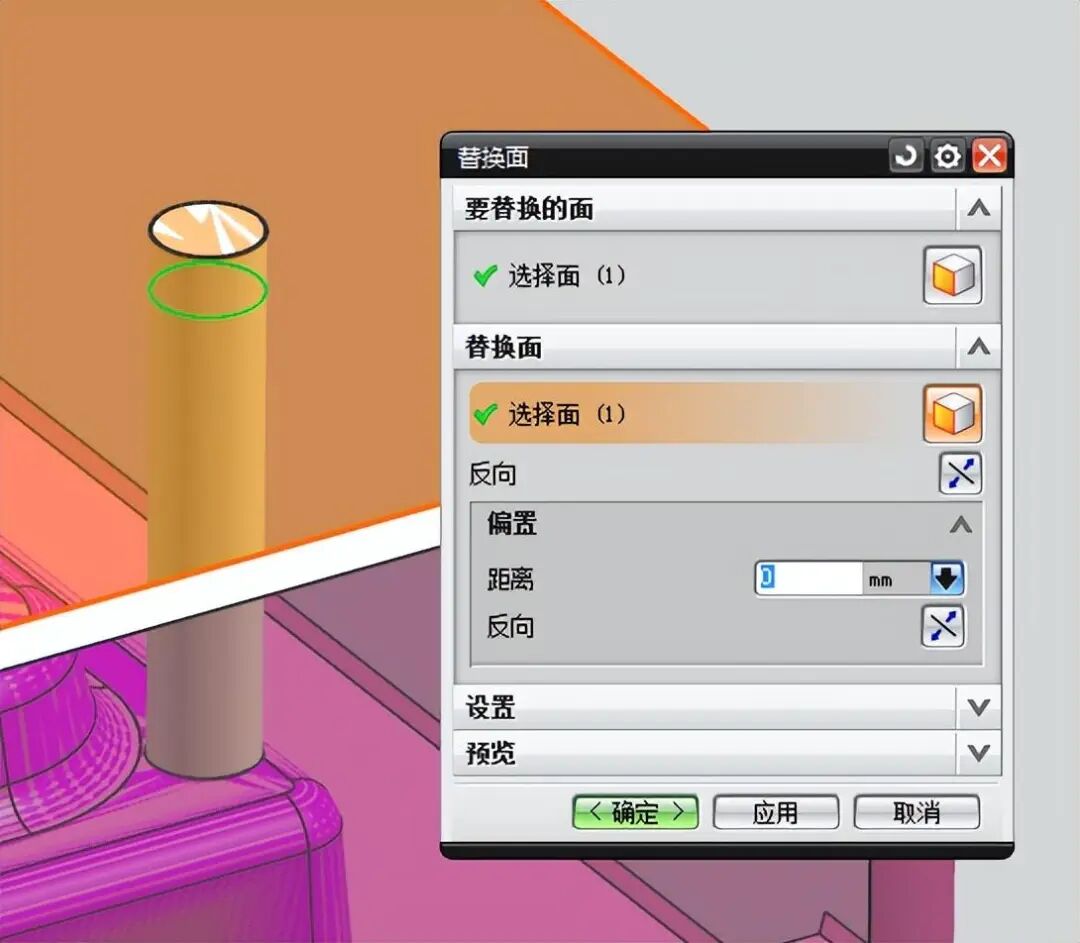

3、点击菜单【插入】—【同步建模】—【替换面】，再次使用【替换面】，把圆柱体替平胶位面，如下图所示：

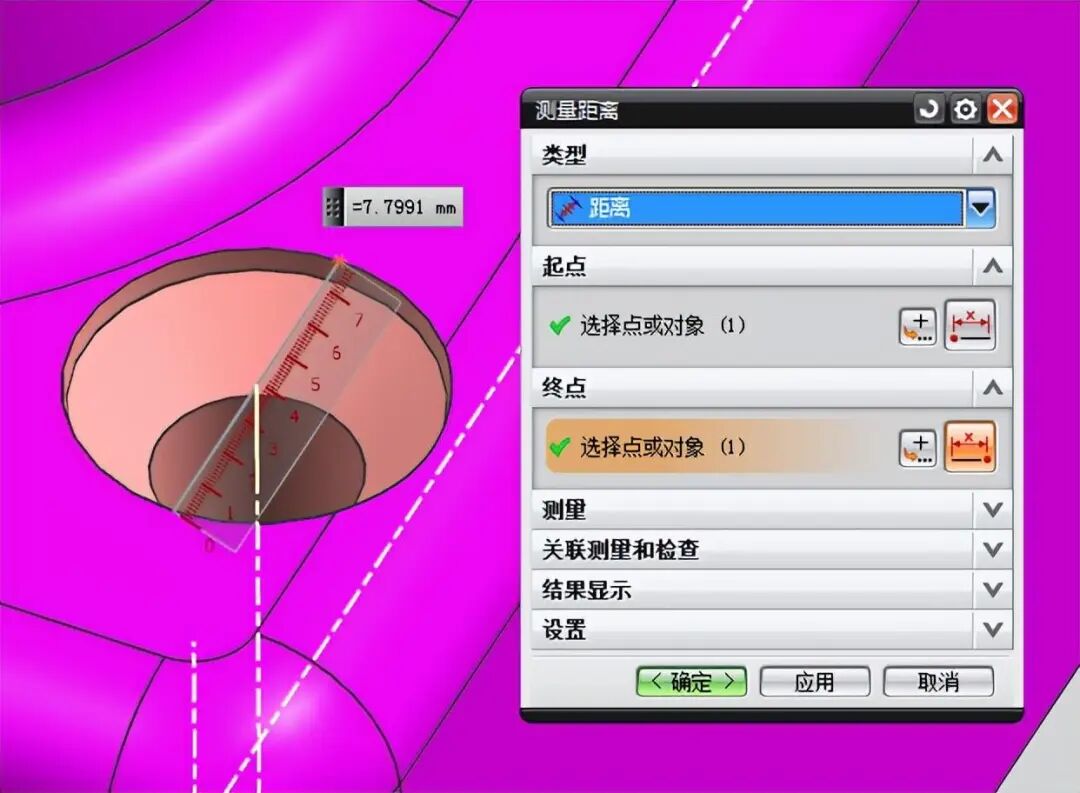

4、点击菜单【分析】—【测量距离】，测量产品圆孔直径，得出7.7991mm，如下图所示：

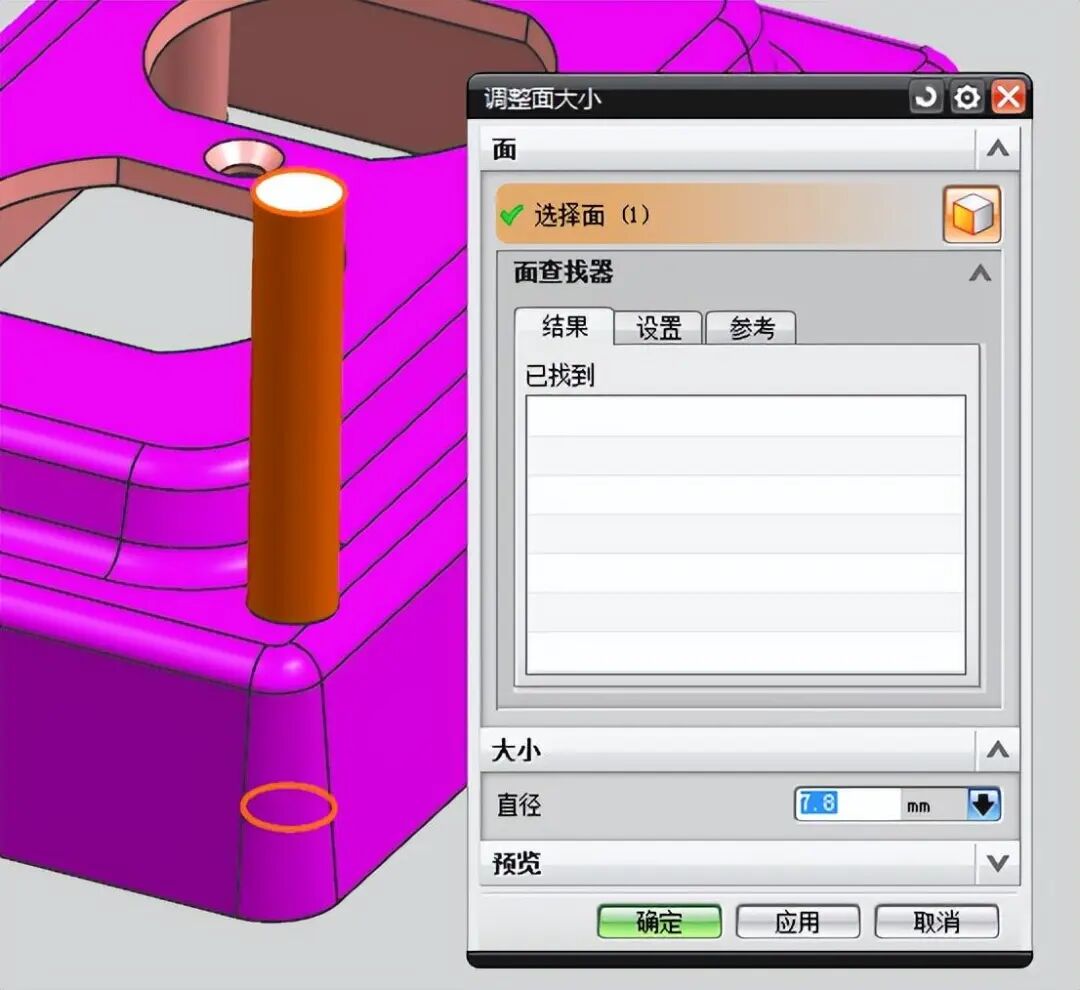

5、点击菜单【插入】—【同步建模】—【调整面大小】，把镶针直径设置为7.8mm，如下图所示：

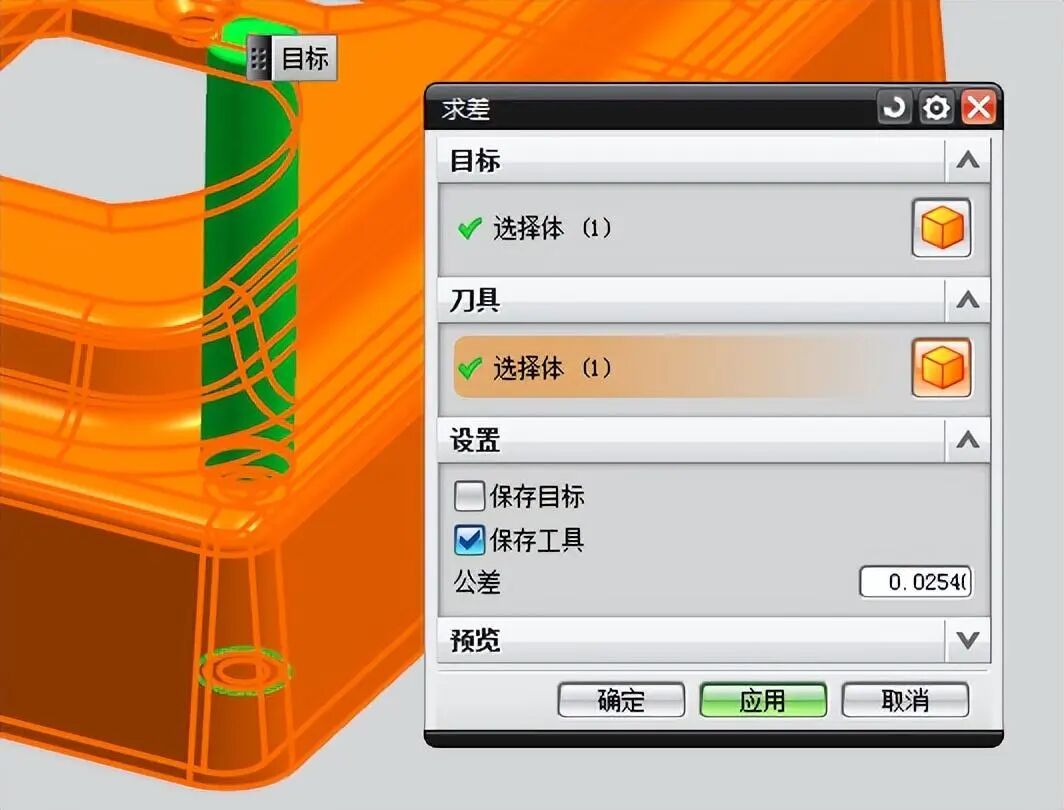

6、点击菜单【插入】—【组合】—【求差】，利用圆柱体与产品求差，如下图所示：

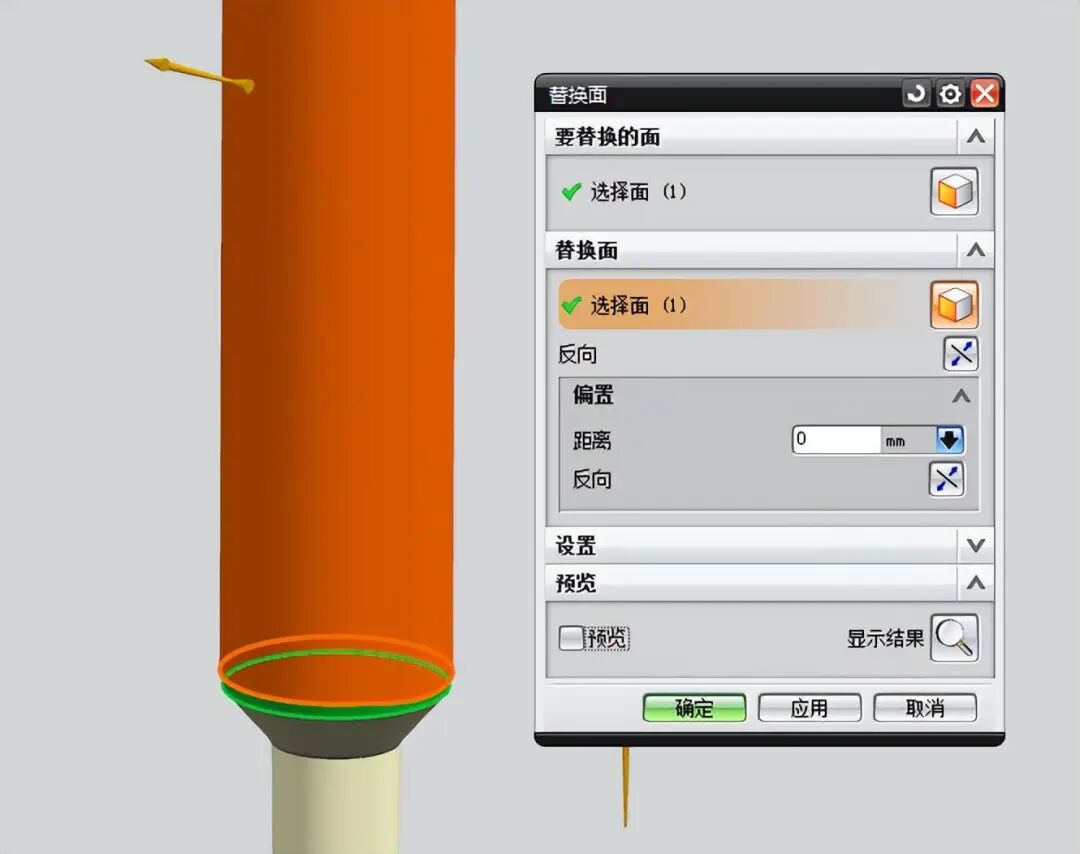

7、点击菜单【插入】—【同步建模】—【替换面】—【要替换的面】选择绿色面，【替换面】选择镶针圆表面（橙色面），如下图所示：

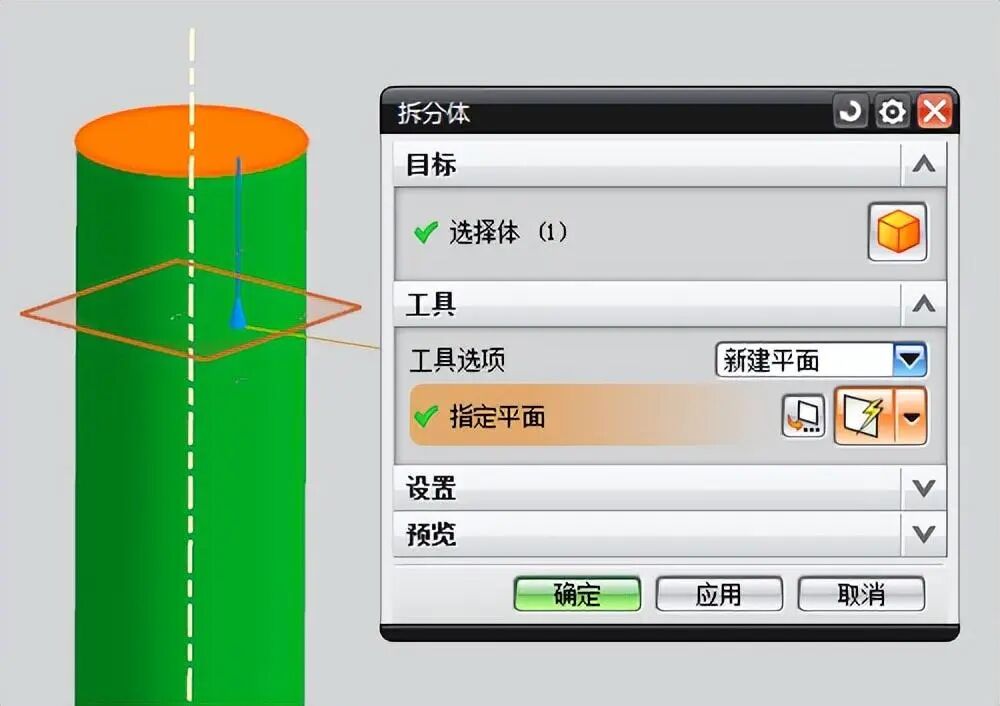

8、点击菜单【插入】—【修剪】—【拆分体】，把6mm厚的镶针杯头拆分出来，如下图所示：

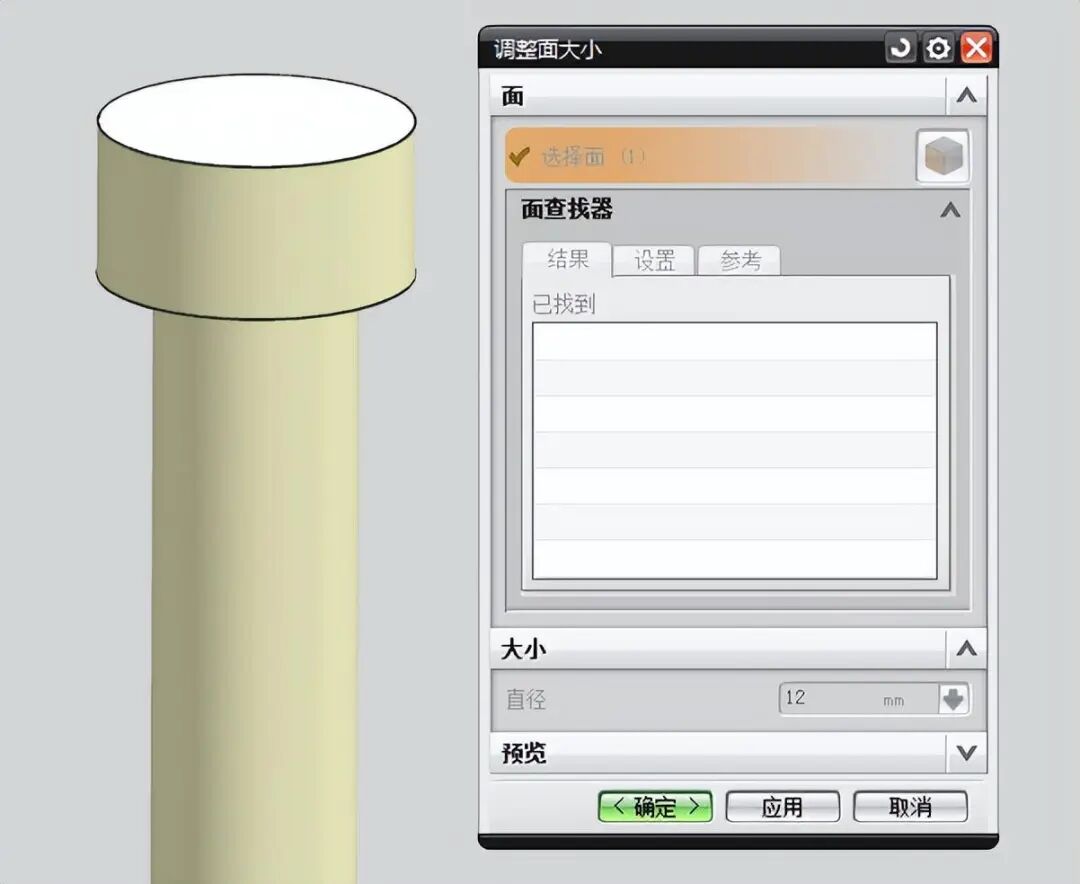

9、点击菜单【插入】—【同步建模】—【调整面大小】，把杯头直径调整成标准直径，如下图所示：

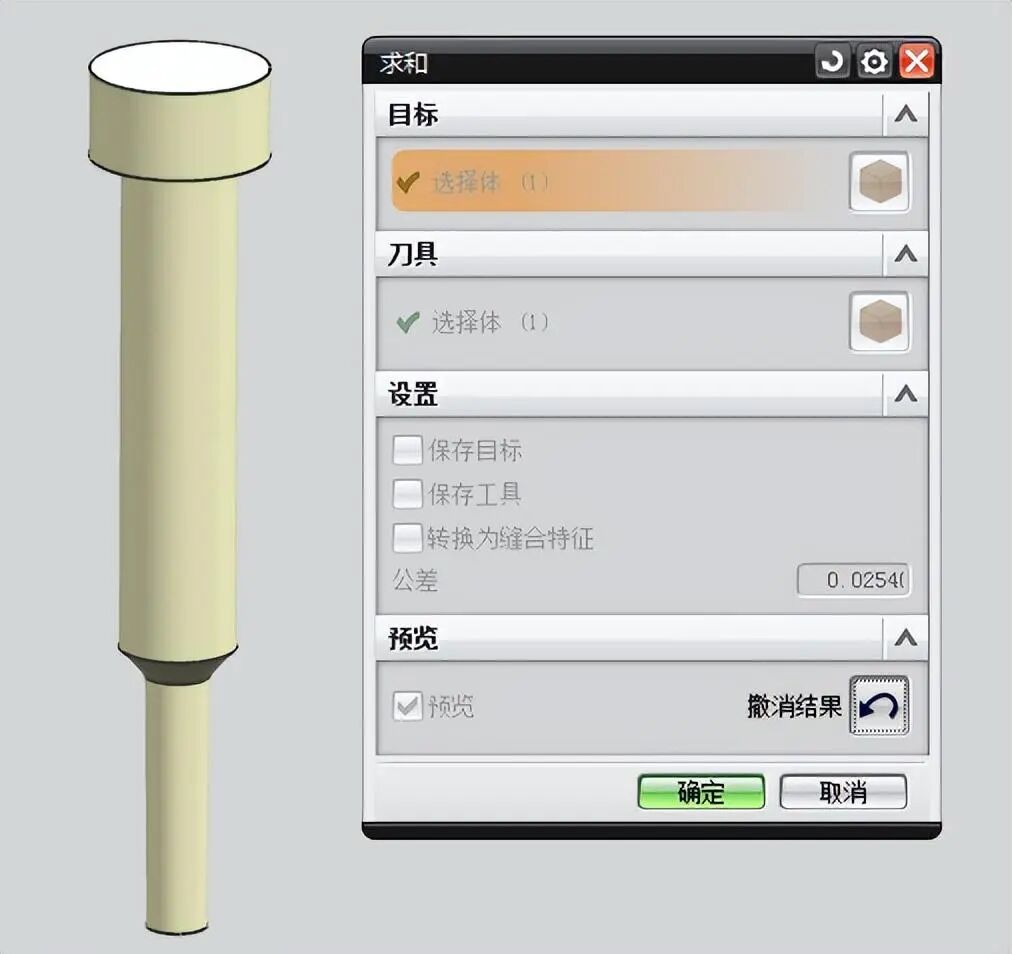

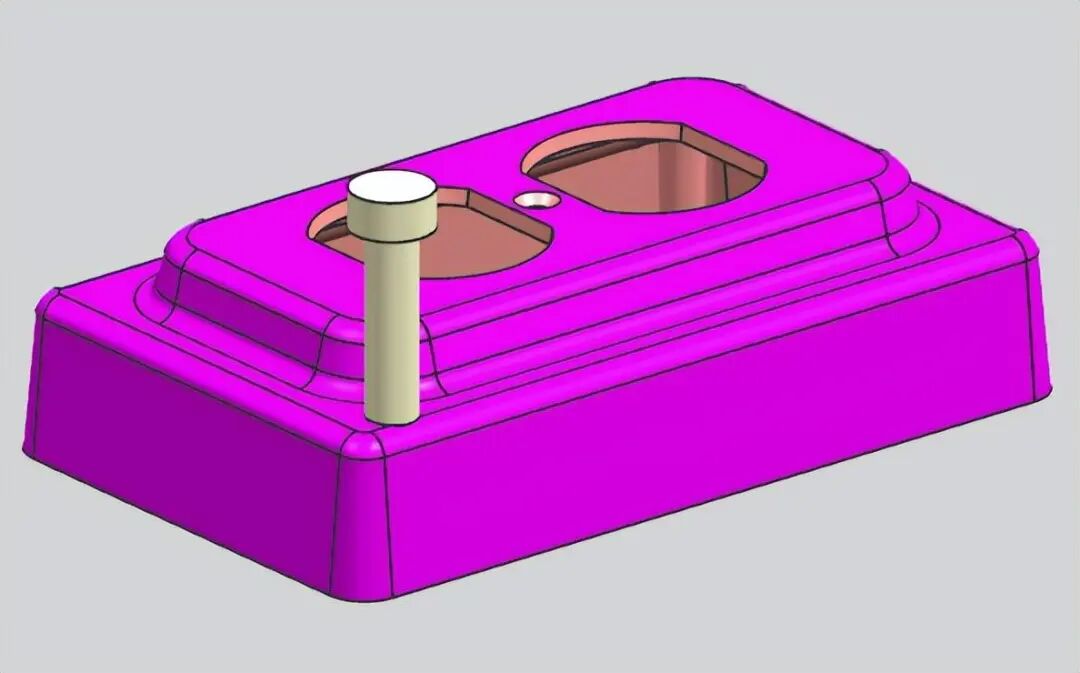

10、点击菜单【插入】—【组合】—【求和】，镶针与杯头求和，得出镶针。按此种方法做出来的镶针不会影响产品的外观。至此，前模镶针拆分完成，如下图所示：
