【会员风采】人形机器人灵巧手测量解决方案

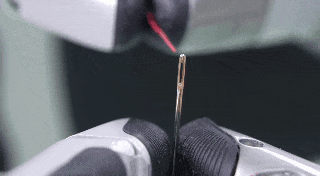

从“捏鸡蛋”刷屏到“穿针”上热搜，人形机器人灵巧手正成为全网围观的技术网红。但掌声背后，是苛刻到极致的工程现实：手掌大小的空间内，电机、减速器、电路板等数十个精密部件必须严丝合缝，对精度与一致性的要求持续攀升。

传统检测方式在此陷入困局：“测不准、测不全、测不快”，难以匹配精密制造的毫厘之争。今天，我们分享 3 个面向灵巧手零部件的精准测量方案，以精准检测，守护指尖灵动。

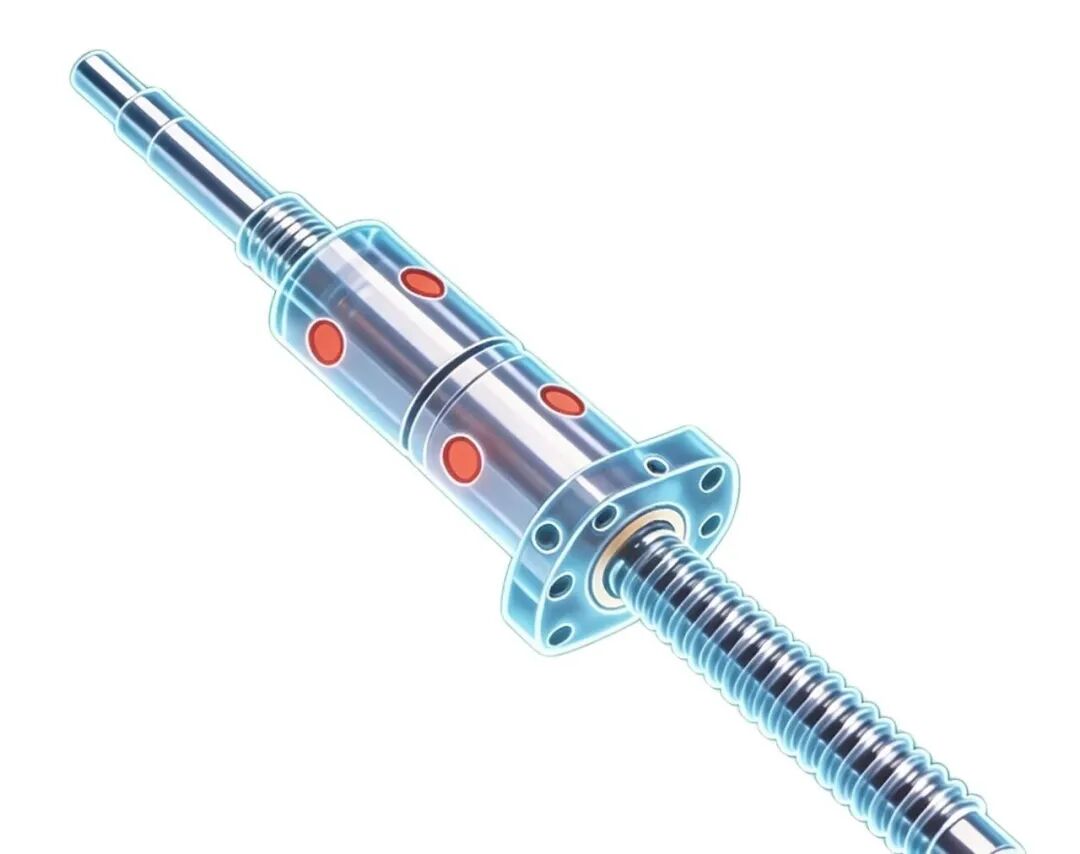

作为灵巧手关节传动的核心部件，行星滚珠丝杠支撑机器人指尖细腻操作、高负载稳定作业。丝杠、滚柱、螺母的直径、螺距、R 弧直径、表面粗糙度等参数，都可能会影响装配贴合度。

丝杠、滚柱和螺母的大/中/小径、螺距、角度、锥度、滚道R弧半径、落圆角度、粗糙度等

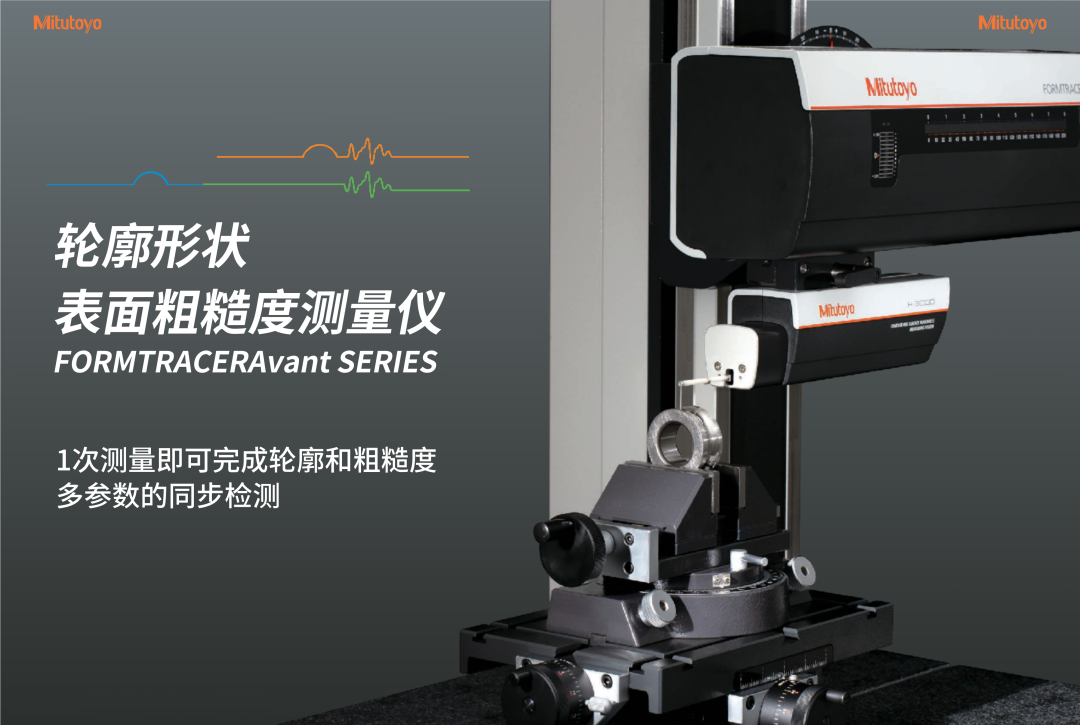

轮廓/粗糙度形状测量机FTA-H3000系列

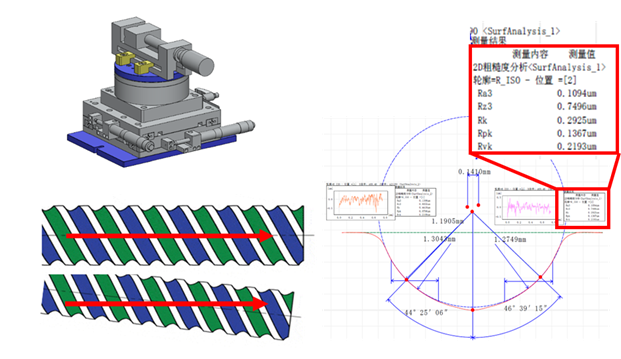

FTA-H3000系列搭载复合检出器，1次测量即可完成轮廓和粗糙度多参数的同步检测，大幅提升检测效率；针对高负载场景的行星滚柱丝杆，依托专属的定制测针与倾斜治具，可实现螺纹表面连续精准测量，提前规避装配偏差、应力断裂等风险，助力灵巧手的品质管控。

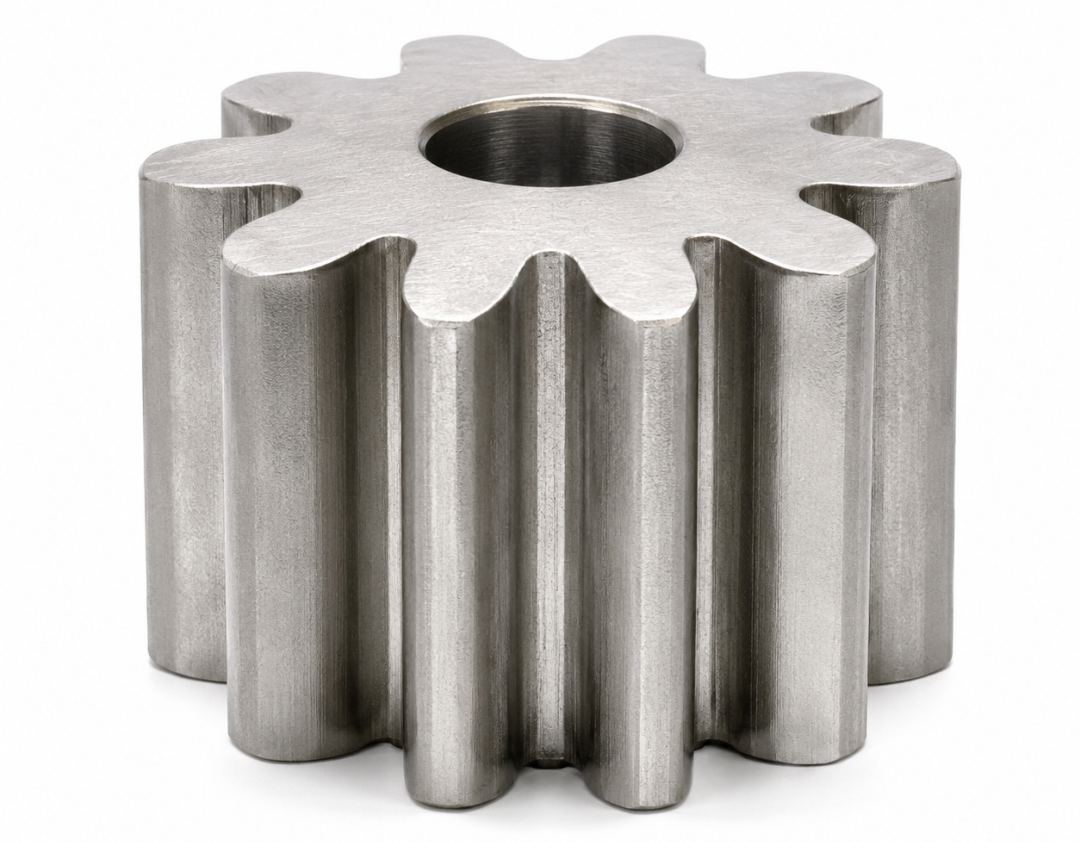

灵巧手减速箱的核心作用，是将电机的高转速、小扭矩输出，转换为灵巧手关节所需的低转速、大扭矩，同时保障动作精准可控。相较于传统工业齿轮，灵巧手减速箱的齿轮模数更小、齿形更精密，对加工精度与装配一致性要求更高。

齿轮的齿根圆、齿顶圆、跳动、齿宽、齿形、齿距等

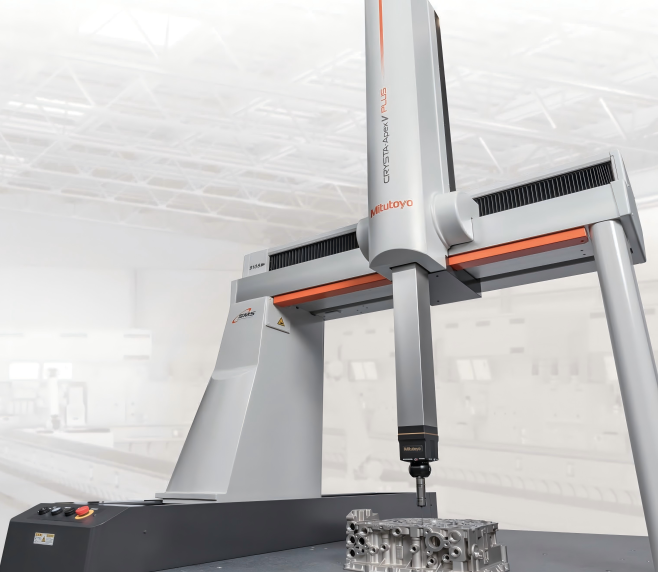

CNC三坐标测量机CRYSTA-APEX V PLUS系列

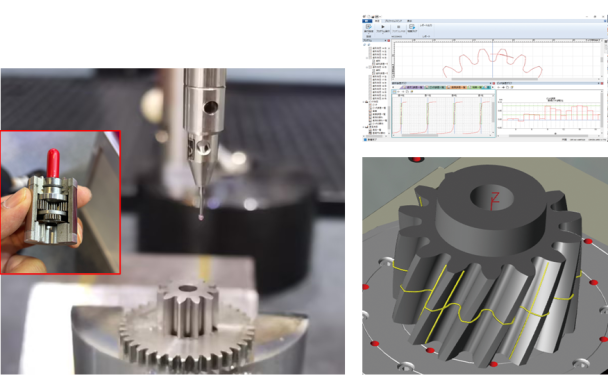

CRYSTA-APEX V PLUS系列三坐标测量机拥有出色的高精度，搭配专用齿轮分析软件，可依据输入的齿轮参数快速创建3D模型，直观确认测量路径。设备可实现齿轮的全参数精准测量和数据可视化溯源，保障每一个灵巧手的传动品质高度统一。

空心杯电机是灵巧手的动力核心，其内部的柔性电路板（FPC）承担着电气连接和信号传输的关键任务。线路板的线宽、线距、线路均匀性，可能会影响电流承载能力和阻抗匹配，微米级误差也可能导致性能衰减、断线甚至短路。

线宽/线距偏差

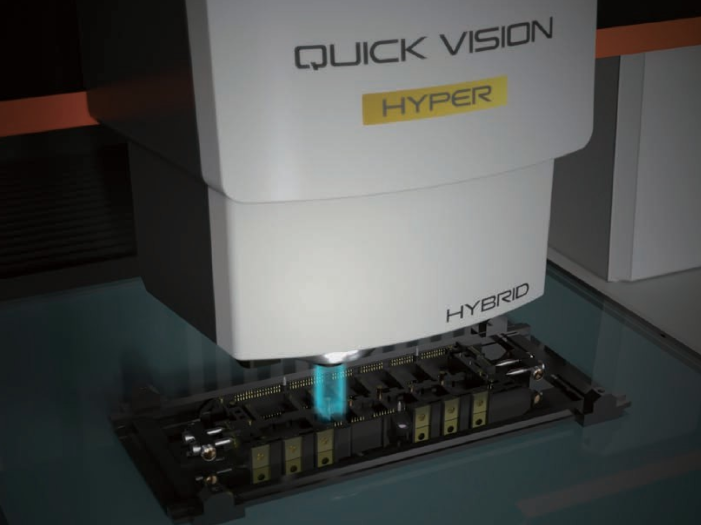

CNC影像测量机Quick Vision PRO系列

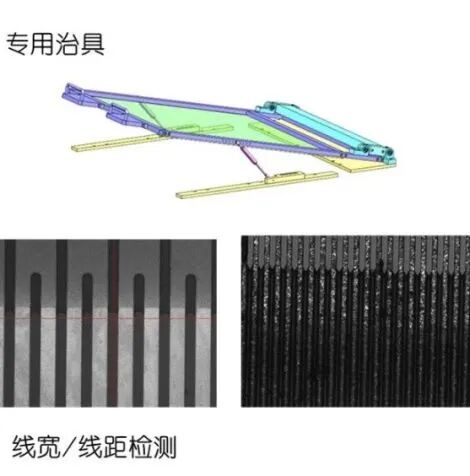

测量时，可先通过专用治具将柔性电路板平整固定，避免翘曲变形影响精度。Quick Vision PRO系列影像测量机支持多规格物镜（可选配）切换，最大放大倍率可达4300倍，配合自动边缘检测功能，能清晰捕捉微米级线宽线距，精准观测边缘轮廓，从源头规避线路缺陷。

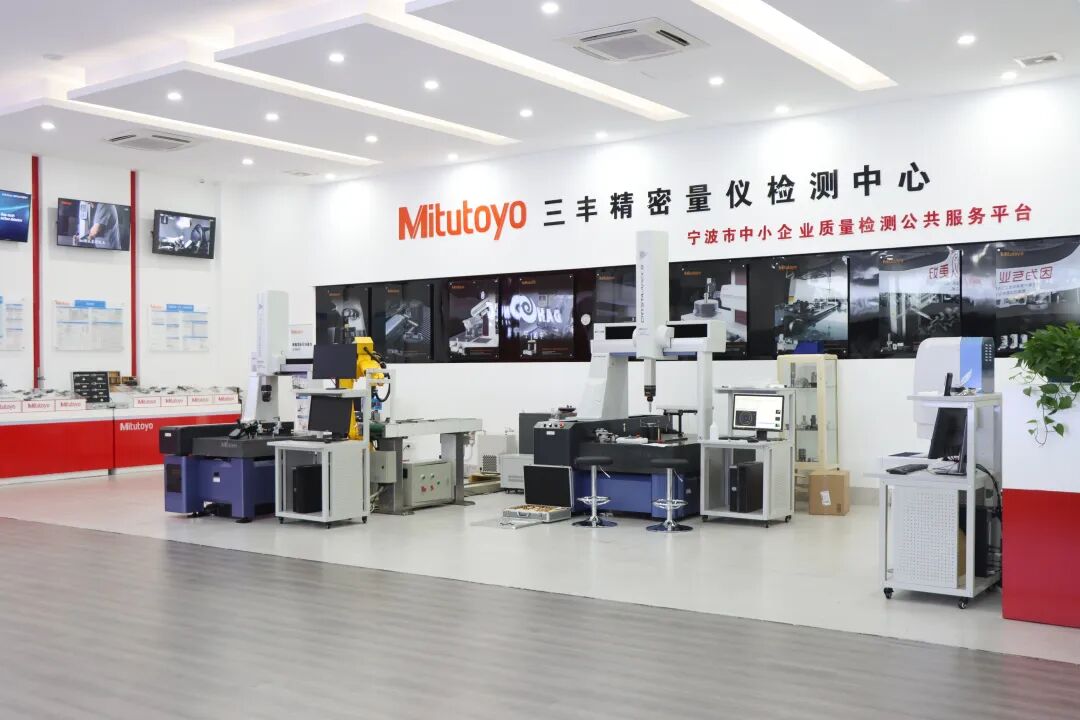

从丝杠、齿轮到电机，灵巧手的每一次精准动作，离不开核心零部件的精密制造与严格检测。宁波大虹深耕制造领域三十余年，如您想了解更多精密零件的加工与测量案例，欢迎联系我们。
