人形机器人灵巧手测量解决方案第二弹
人形机器人的技术日新月异，灵巧手作为核心执行部件，其传感器已经能感知到0.1N的力——约等于一只蝴蝶轻落掌心的重量。感知越精细，对执行零件的精度要求就越高。每一次稳定抓取，都依赖于内部微型精密零件的协同配合。
但手掌空间有限，T型丝杆、密封圈、球形滚子等零件尺寸微小、精度要求极高，检测时既要选对设备，更要匹配合理的的装夹与定位方式。上一期我们介绍了灵巧手核心零部件行星滚柱丝杠、减速箱齿轮、空心杯电机柔性线路板的测量思路，本期继续分享灵巧手其他部件的检测方案。

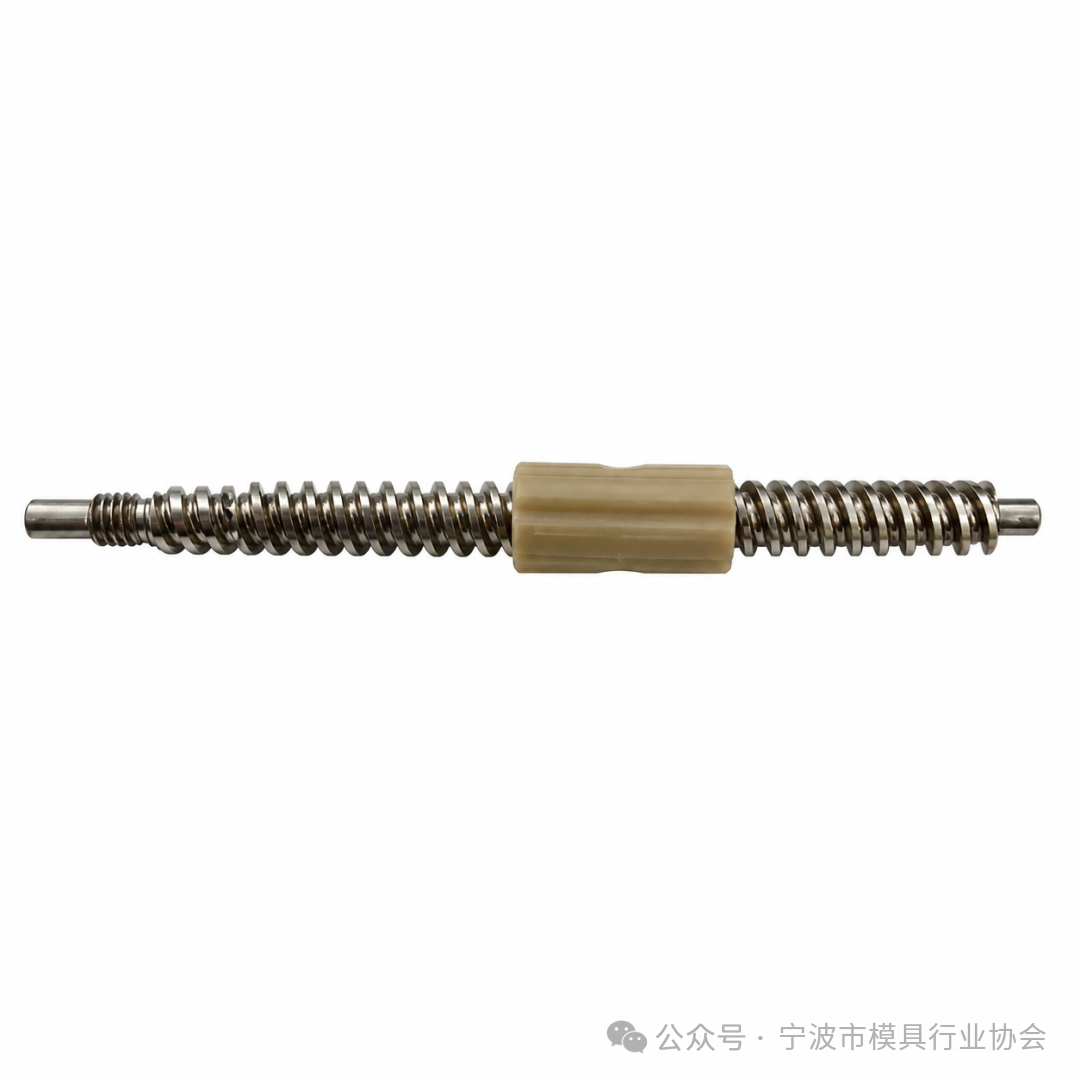

T型丝杆常用于手指及低负载关节，将旋转运动转化为直线运动。牙型与轴线是否准确，会影响传动稳定性。
测量项目
螺距、牙型角、外径、中径、小径、形状误差、齿厚、锥度
解决方案

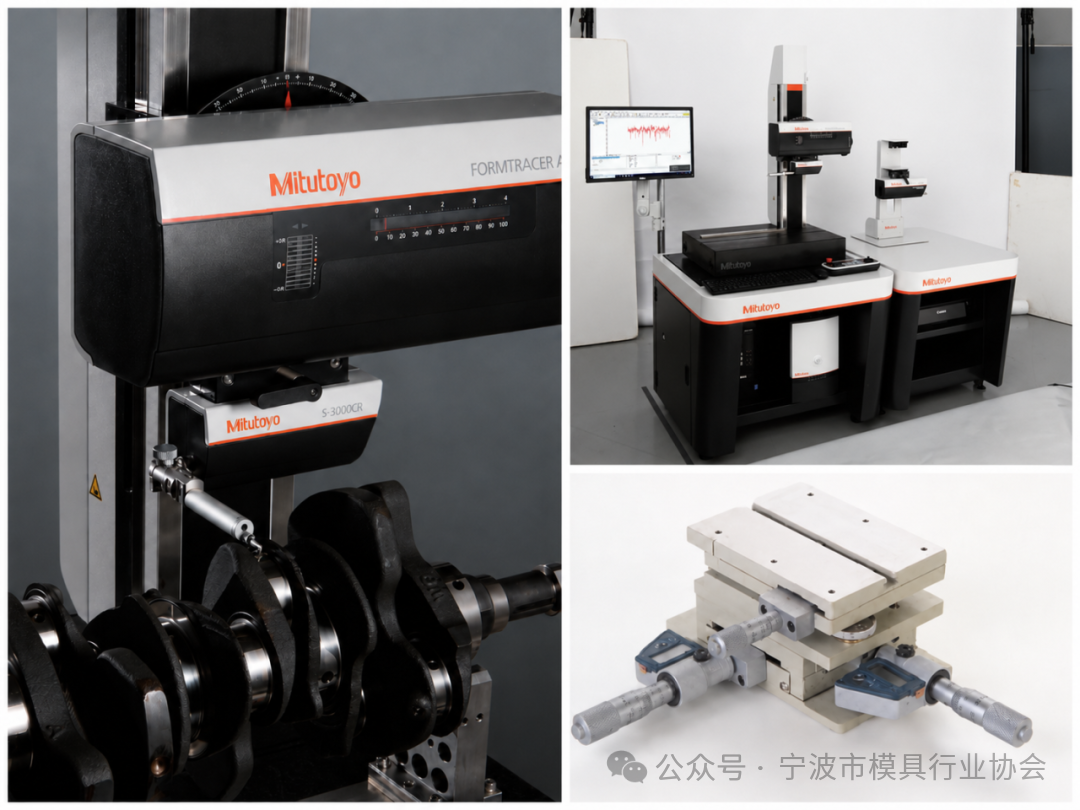

三丰轮廓/粗糙度形状测量机 FTA 系列
FTA系列配置两个三轴调整台，便于工件对准与调平；针对T型螺纹30°牙型角，可搭配专用测针，精准获取轮廓数据。

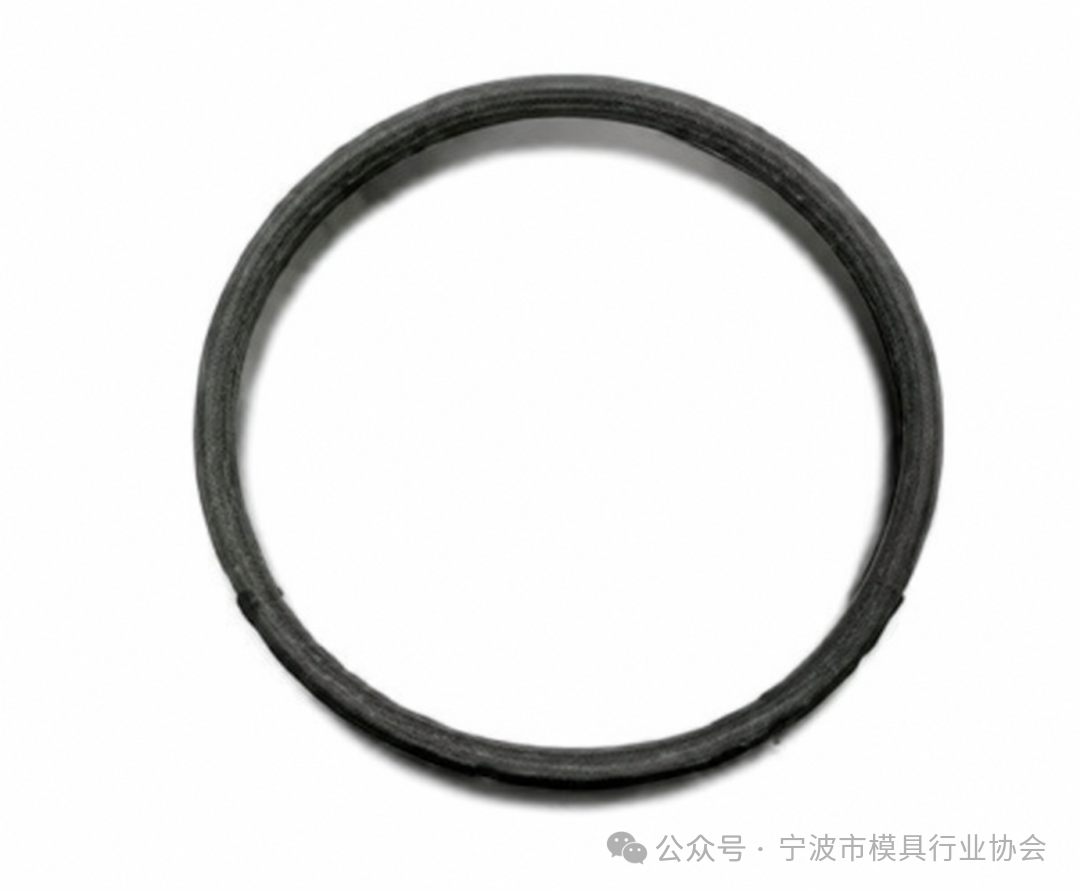

空心杯弹簧&密封圈这类零件尺寸小巧、壁厚极薄，内外径偏差和圆度超差都会影响密封性与装配良率。
测量项目
内径、外径、圆度
解决方案

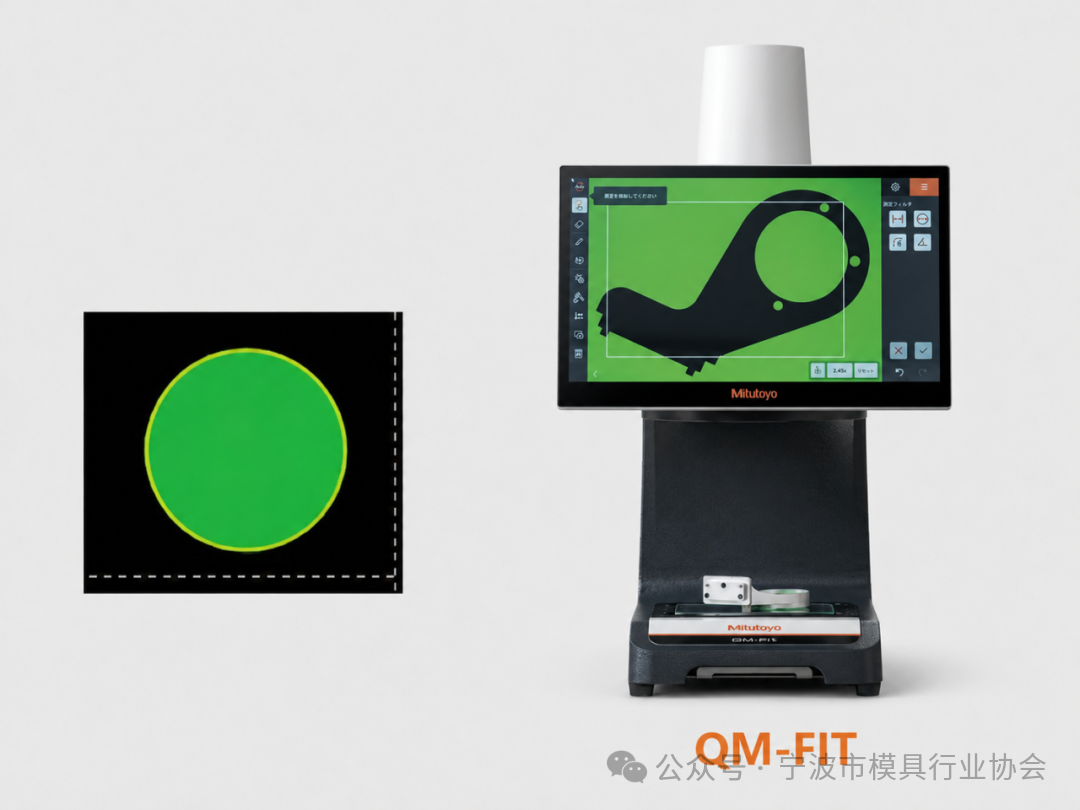

三丰影像测量仪 QM-FIT
QM-FIT将电脑与触摸屏融为一体，开机即放即测；远心光学系统提供36mm景深，配合2000万像素彩色CMOS，无需复杂编程即可完成小零件的快速批量检测。QM-FIT将电脑与触摸屏融为一体，开机即放即测；远心光学系统提供36mm景深，配合2000万像素彩色CMOS，无需复杂编程即可完成小零件的快速批量检测。
球形滚子在灵巧手中承担滚动与传力任务，圆度和表面波纹会影响运动平稳性。检测难点在于稳定装夹，同时避免工件受力变形。
测量项目
圆度、波纹度
解决方案

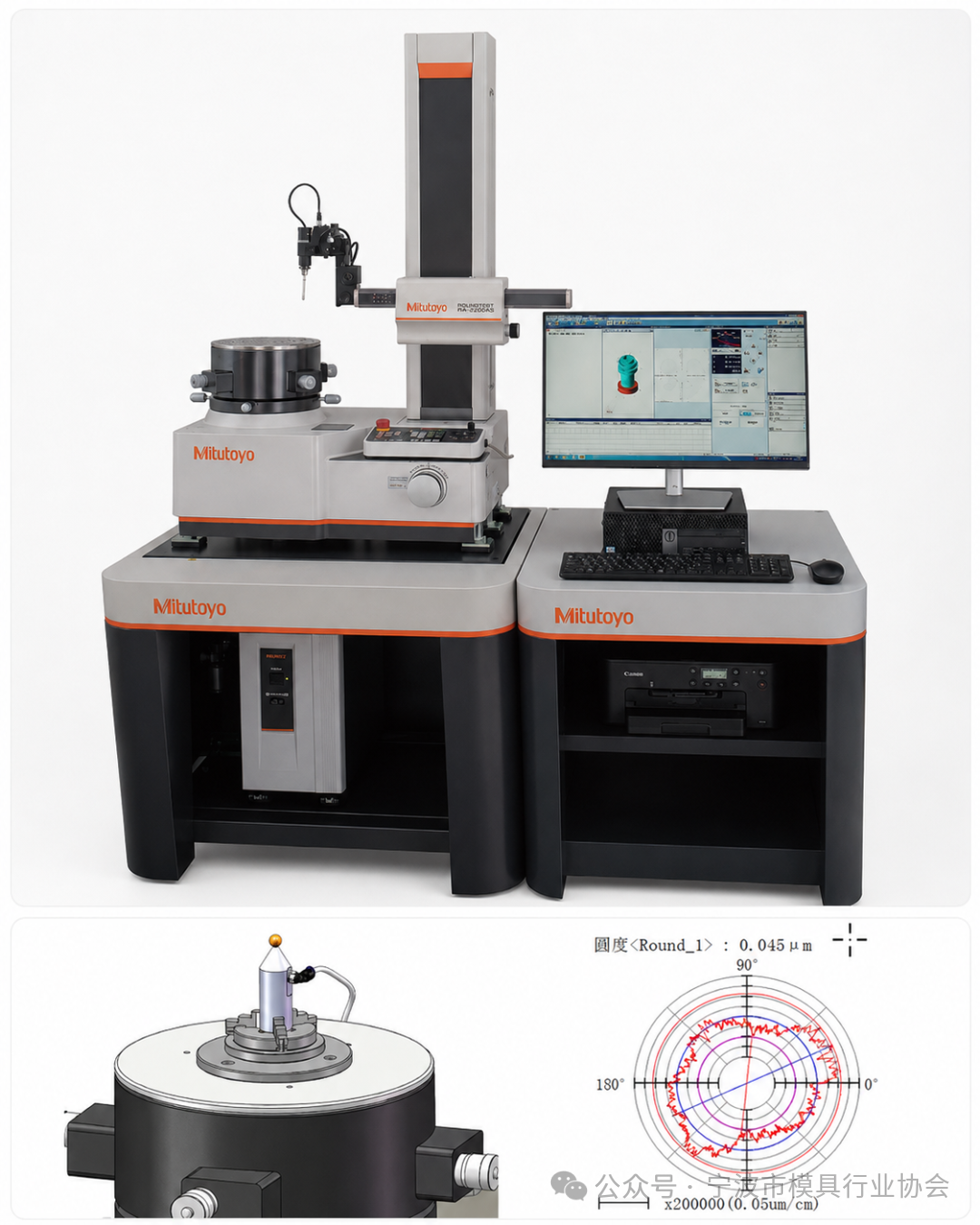

三丰圆度测量仪 RA 系列＋真空夹具
真空夹具通过均匀负压固定工件，减少局部应力，保持滚珠真实几何形状；X轴位置传感器搭配线性栅尺，便于高精度定位和批量检测。

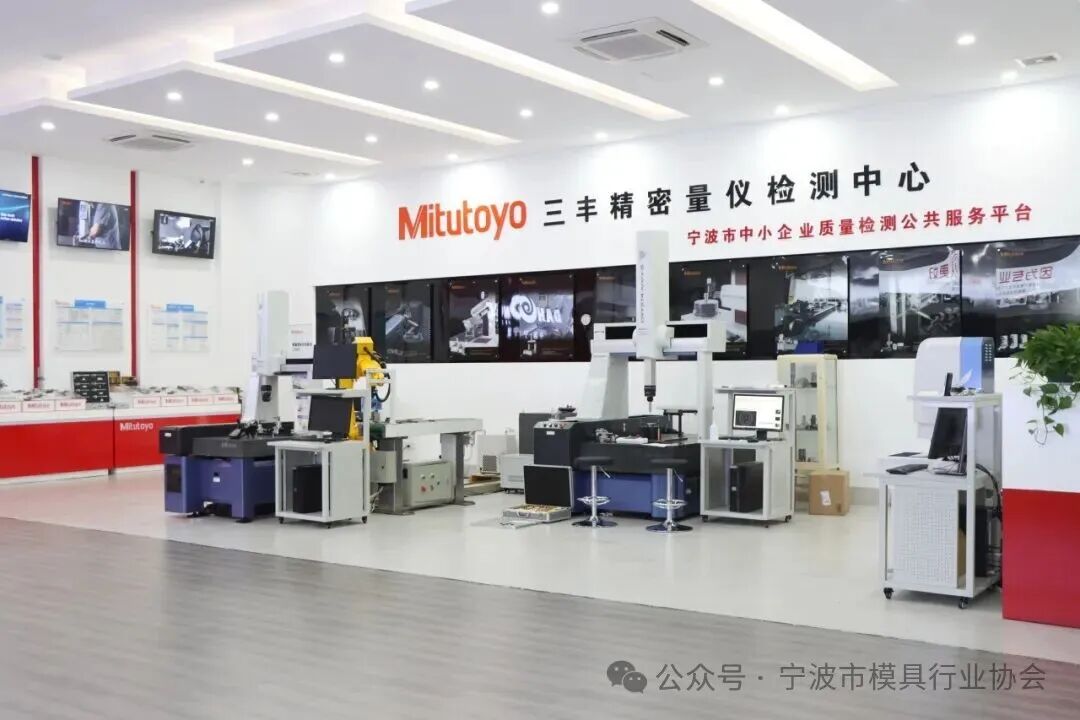

从T型丝杆的轮廓检测，到密封圈的尺寸把关，再到球形滚子的圆度分析，不同形状零件对应不同测量策略。宁波大虹深耕机加工领域37年，可根据客户的零件结构、测量项目与产线节拍，提供设备选型、专用夹具及自动化检测方案。
如您有测量难题
欢迎随时交流探讨
