塑胶模具设计之四面扣加斜顶

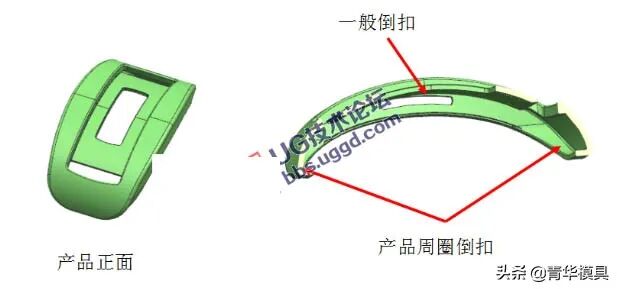

产品的倒扣一般有两种：内倒扣跟外倒扣，四面周圈倒扣的形式很少，今天给大家分享一种特殊的结构：四面倒扣加斜顶的结构，希望能给大家一点启发1 产品进胶方式：两点开放式热流道转冷流道。

1 产品进胶方式：两点开放式热流道转冷流道。

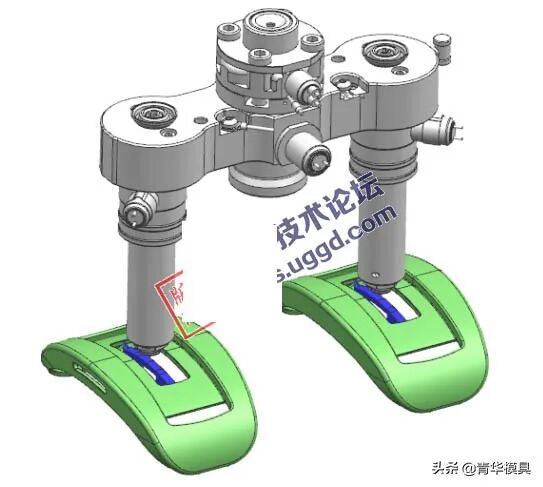

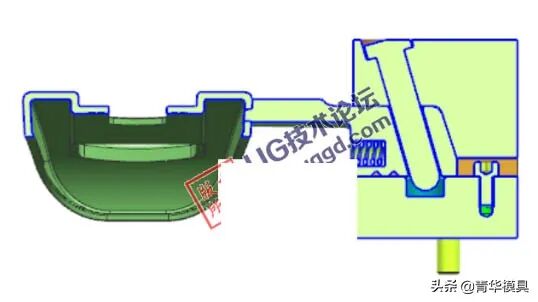

2 后模侧向倒扣设计成一般的行为机构，如下图所示。

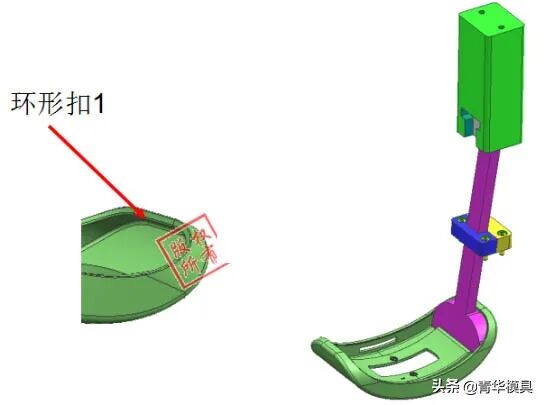

3 环形扣1处设计成普通的斜顶，正常设计斜顶座，导滑块。

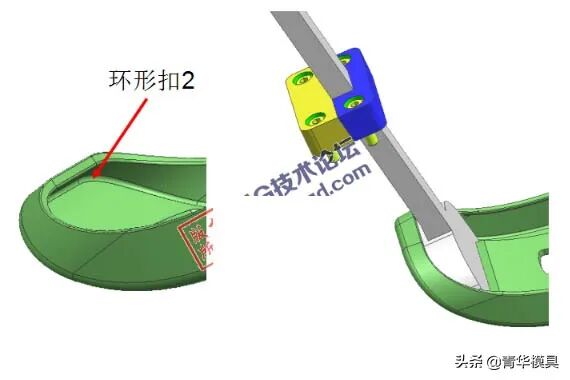

4 环形扣2跟环形扣1一样，设计成普通斜顶结构

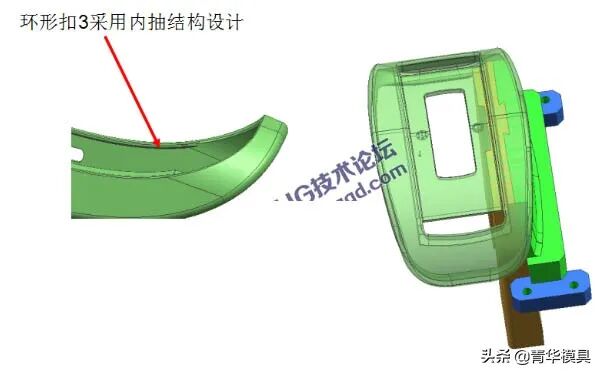

5 环形扣3由于空间限制，设计时用燕尾槽连接，后模开模时倒扣往里面缩，达到脱扣目的。

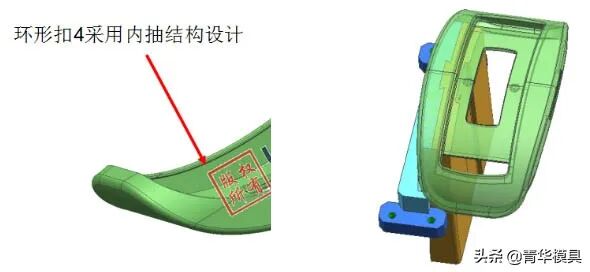

6 环形扣4由于空间限制，设计时用燕尾槽连接，后模开模时倒扣往里面缩，达到脱扣目的。

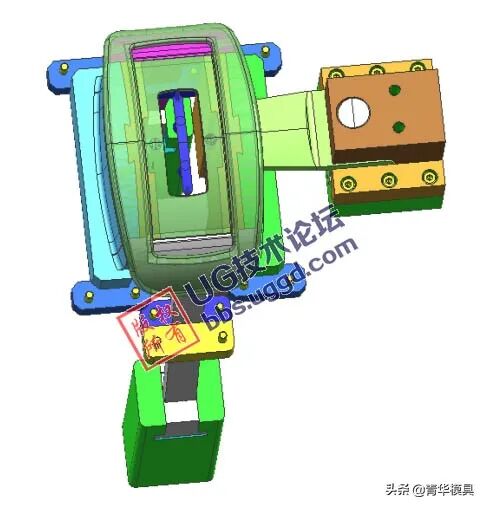

7 整体效果图如下
