一般来说,球面和圆锥面之间不能通过直接配对条件来定位,而是需要通过附加的定位参考来进行定位。下面以图1为例,分享一个在球面与圆锥面中进行装配的配对定位方法。
通常在定位之前,在球面零件和圆锥面零件内都需要做的准备:分别在球面和圆锥面里构造球面和圆锥面的母线。

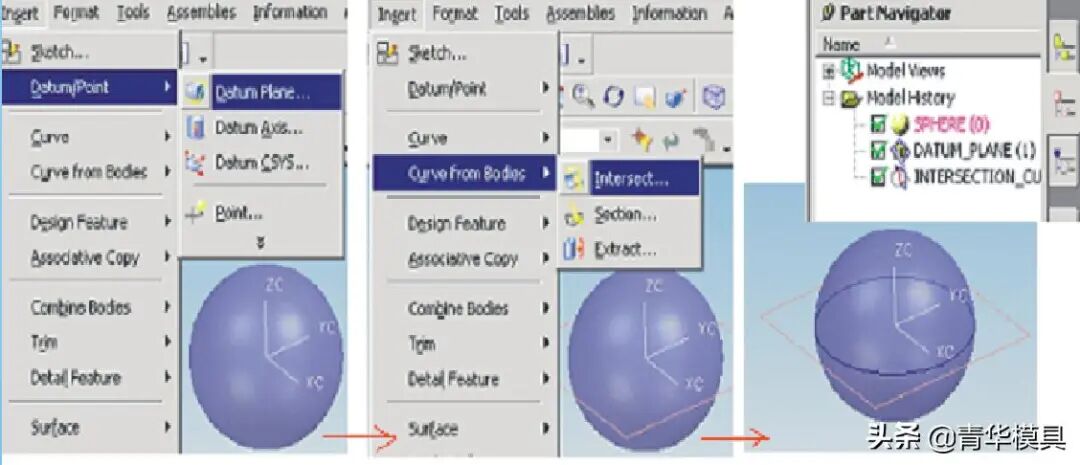

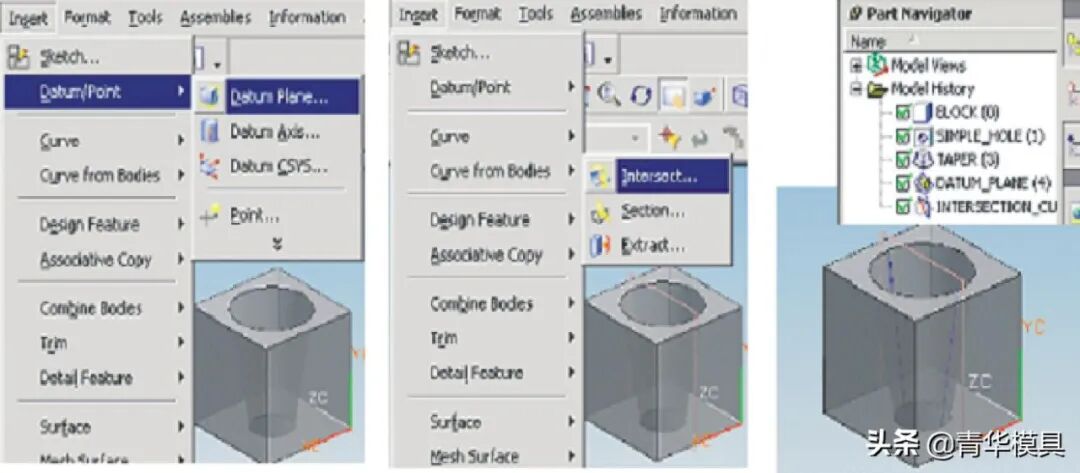

1、执行【Insert】-【Datum】-【Point】-【Datum Plane】命令,分别做过球心和圆锥轴线的基准面。
2、执行【Insert】-【Curve from Bodys】-【Intersect 】 命令,分别做基准面同球面、圆锥面的交线


在装配零件中对球面和圆锥面进行装配采用的配对方法如下:
1、打开【Align】-【Datum Plane】-【Datum Plane】。
2、执行【Tangent】-【Curve】-【Curve】。
3、选择【Tangent】-【Curve】-【Curve】,最后确定。这样就可以全相关的把球面和圆锥面进行装配定位了。
