UG模具设计之汽车模具斜顶设计方法
2026-07-27

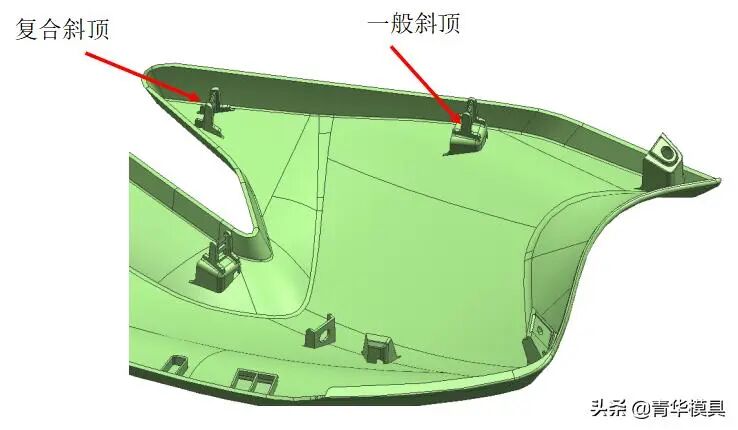

我们设计过很多种斜顶，比如一般的斜顶，前模斜顶，斜斜顶等，那么遇到汽车模具中的斜顶我们又怎样设计呢？今天给大家分享汽车模具中常见的两种斜顶设计方法，希望能给大家一点启发：

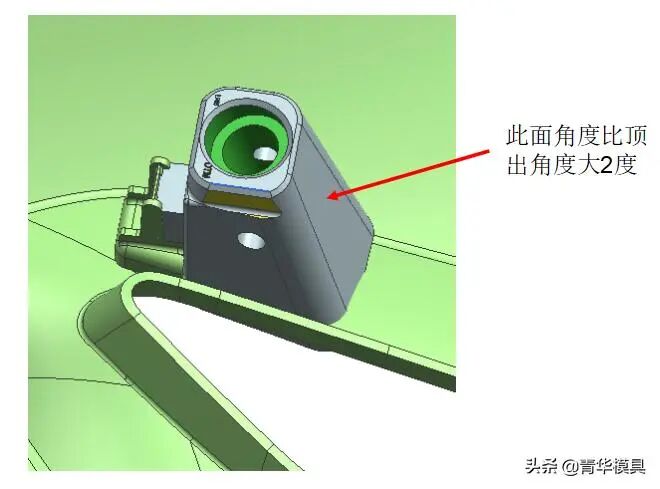

1 设计这类型斜顶要注意：由于我们的斜顶出模角度为12度，斜顶此面角度比顶出角度大2度，如下图所示：

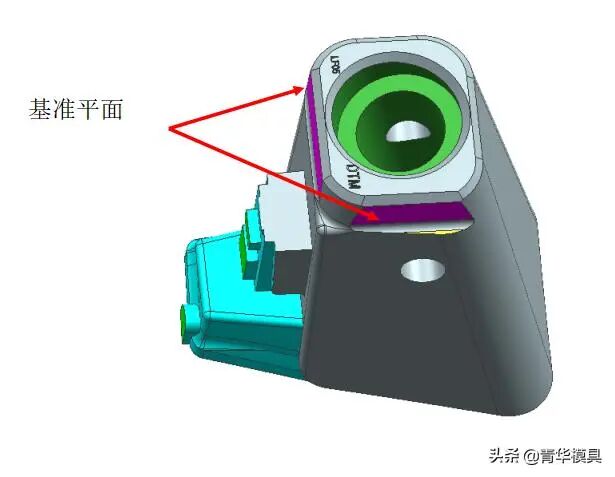

2 设计这时要注意设计基准，方便加工定位，碰数 如下图所示：

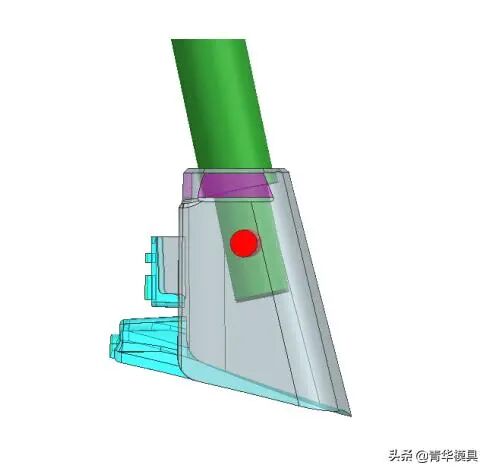

3 斜顶固定方法：采用直顶杆穿销钉固定 如下图所示:

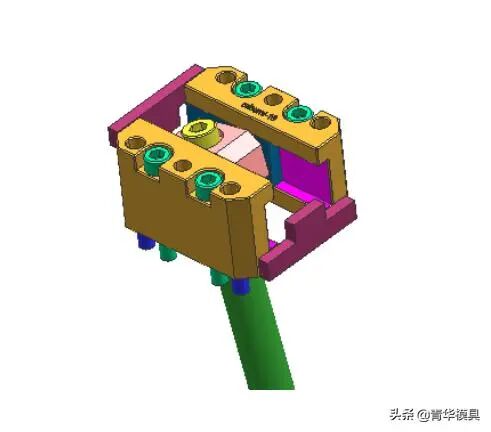

4 斜顶杆固定方法:采用MISUMI标准件固定

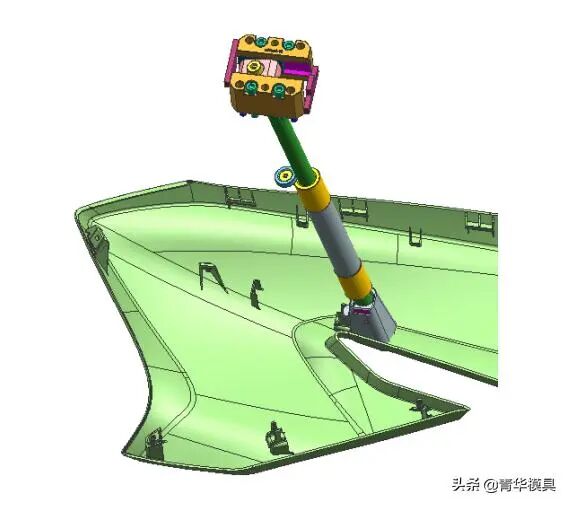

5 整体的结构图，如下图所示：
