UG五轴编程朝向直线刀轴的原理、案例及注意事项 青华模具
在UG五轴编程中，朝向直线刀轴是可变轴轮廓铣中常用的刀轴控制方式，核心是使刀具刀柄始终指向预设的参考直线，且参考直线通常设置在工件上方，刀具围绕该直线做摆动运动，大多适配四轴刀路加工。这种刀轴控制方式凭借灵活的摆动特性，有效解决了高侧面、凹槽倒扣等复杂结构的加工难题，同时兼顾加工精度与效率，在模具制造、机械加工等领域应用广泛。本文将详细解析其核心原理、工作常用案例，并梳理实操中的关键注意事项，助力编程人员高效规避风险、提升加工质量。
一、朝向直线刀轴的核心解释与原理

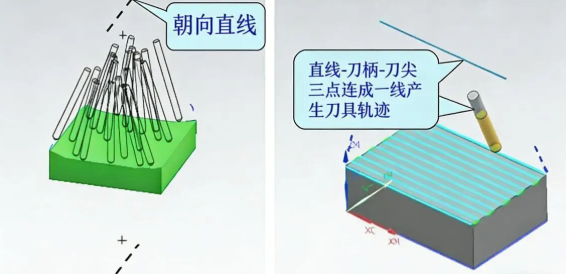

朝向直线刀轴，本质是通过定义一条空间参考直线，使刀具轴线（刀柄方向）在加工过程中始终指向该直线，且刀具围绕这条参考直线做可控摆动，从而调整切削姿态，适配不同工件结构的加工需求。其核心逻辑是将参考直线作为刀轴指向的基准，通过UG软件的矢量计算，实时调整刀具的空间角度，确保切削刃与工件加工面保持最优接触状态，同时避免刀柄与工件、夹具发生干涉。

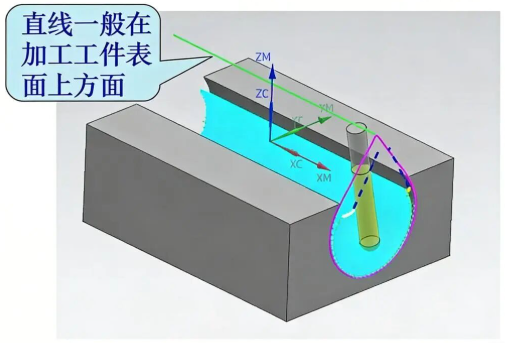

从原理层面来看，朝向直线刀轴的控制基于空间矢量运算，参考直线可通过UG软件中的“两点构造”“边线提取”“基准轴创建”等方式生成，需明确直线的空间位置与方向——由于刀具围绕直线摆动，直线的位置直接决定摆动幅度：直线越靠近工件，摆动幅度越大；直线越远离工件，摆动幅度越小，编程时需根据加工需求合理设定。
该刀轴方式之所以主要适配四轴刀路，是因为其摆动轨迹可通过四轴机床的旋转轴与直线轴联动实现，无需五轴全联动即可完成复杂结构加工，既降低了编程难度，又减少了机床运行负荷。其核心优势的体现在于：一是可灵活调整刀具姿态，适配高侧面、倒扣等常规刀轴难以加工的部位；二是能保证切削刃均匀受力，减少刀具磨损，提升加工表面质量；三是适配范围广，可结合引导曲线、驱动面等策略，实现多类型工件的高效加工。此外，朝向直线刀轴还支持前倾/侧倾角的微调，可进一步优化切削姿态，避免过切或欠切问题。
二、工作中常用的朝向直线刀轴加工案例
结合实际生产场景，朝向直线刀轴主要应用于四轴联动加工，重点解决高侧面、凹槽倒扣等加工难题，以下是3个最常用的实战案例，涵盖不同工件类型与加工需求，适配多数生产场景。
案例一：高刚性工件高侧面加工
某机械零部件的外壳工件，其侧面高度达120mm，侧面垂直度要求±0.02mm，且侧面需做均匀的台阶加工，常规固定刀轴加工时，刀具长径比过大易产生颤振，导致侧面光洁度不达标，且台阶处易出现过切。采用朝向直线刀轴加工，可有效解决该问题。

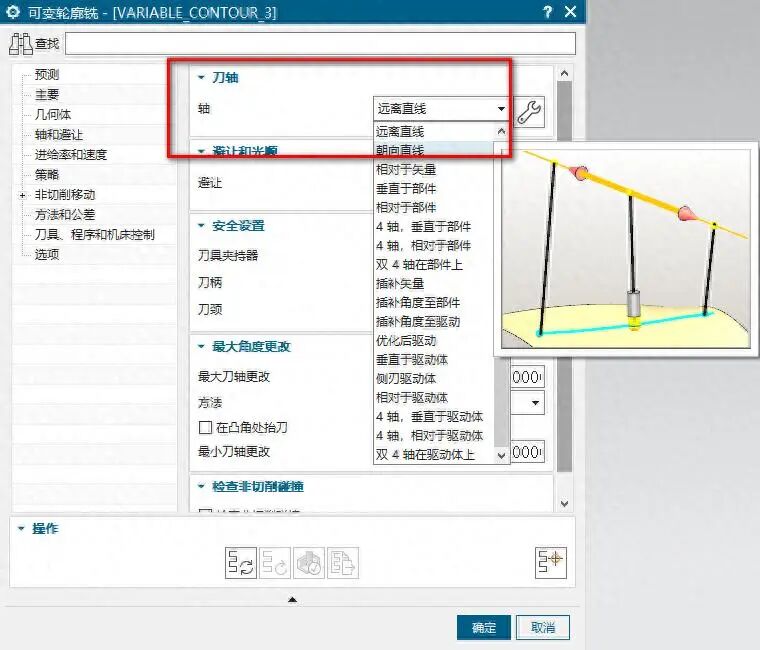

编程要点：在工件上方平行于侧面的方向，通过两点构造创建参考直线，确保直线与工件侧面平行，且距离工件顶面50mm（避免摆动时刀柄干涉）；选择可变轮廓铣工序，刀轴设置为“朝向直线”，选取创建的参考直线；驱动方式采用“曲线/点”，选取侧面台阶的轮廓曲线作为驱动曲线。加工时，刀具围绕参考直线摆动，始终保持切削刃与侧面垂直，避免颤振，同时保证台阶尺寸精度。
案例二：凹槽倒扣加工
模具型腔中的凹槽结构，凹槽深度60mm，内侧存在15°的倒扣，倒扣宽度8mm，常规刀轴无法深入凹槽内部加工倒扣面，易出现加工不到位、过切等问题，采用朝向直线刀轴可实现倒扣面的完整加工。

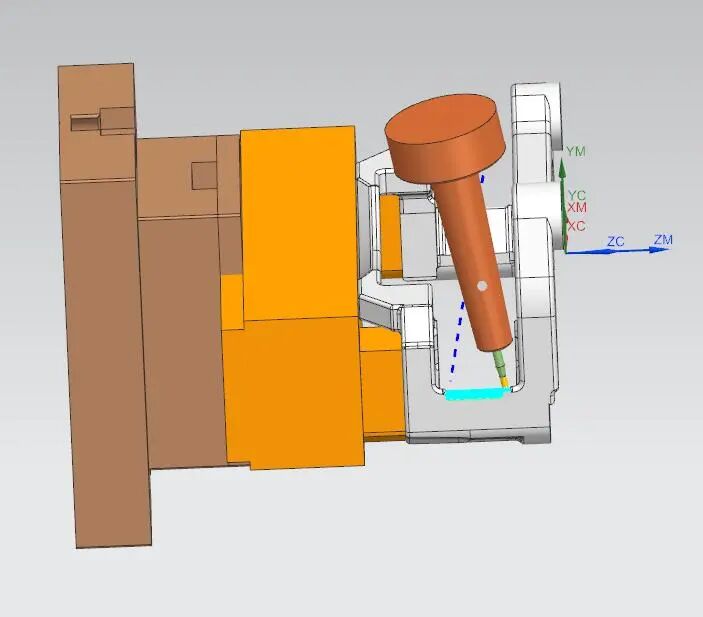

编程要点：在凹槽正上方创建参考直线，直线方向与凹槽长度方向一致，直线高度高于凹槽顶面30mm，确保刀具摆动时刀柄不与凹槽边缘干涉；刀轴选择“朝向直线”，驱动方式采用“曲面区域”，选取凹槽内侧曲面（含倒扣面）作为驱动面，设置合适的驱动公差；选用球头刀，采用螺旋进给方式，切入/切出设置为线性进退刀，避免在倒扣面留下刀痕。加工时，刀具围绕参考直线摆动，调整姿态深入凹槽内部，精准加工倒扣面，同时避免与凹槽侧壁干涉，确保倒扣尺寸与表面质量。
案例三：四轴联动多面加工
某圆柱类工件，圆柱表面均匀分布4个凹槽，凹槽呈倾斜状（与圆柱轴线夹角30°），需实现四轴联动加工，确保4个凹槽的位置精度与倾斜角度一致。采用朝向直线刀轴，可简化编程流程，提升加工效率。
编程要点：以圆柱工件的轴线为参考直线（通过提取圆柱边线创建），将直线向上延伸至工件上方，确保直线与圆柱轴线重合；刀轴设置为“朝向直线”，工序选择可变轮廓铣，驱动方式采用“螺旋驱动”，围绕圆柱表面设置驱动区域；四轴联动设置为绕参考直线（圆柱轴线）旋转，每旋转90°加工一个凹槽。加工时，刀具围绕参考直线（圆柱轴线）摆动并随四轴旋转，精准控制凹槽的倾斜角度与位置精度，大幅提升加工效率。
三、朝向直线刀轴编程与加工的注意事项
朝向直线刀轴虽操作灵活，但实操中若忽略细节，易出现干涉、过切、精度偏差等问题，结合生产经验，梳理以下关键注意事项，确保编程与加工顺利进行。
第一，参考直线的创建需精准合理。参考直线的位置、方向直接影响刀轴摆动轨迹与加工效果，需避免直线设置过低（易导致刀柄与工件干涉）或过高（导致摆动幅度不足，加工不到位）；直线方向需与加工部位的轮廓趋势一致，若直线方向错误，会导致刀轴指向偏差，出现空切或撞刀风险。此外，参考直线若通过构造线创建，需注意线段端点顺序，避免因端点顺序错误导致刀轴方向反向。
第二，做好干涉检查与仿真验证。加工前需通过UG软件的刀路仿真功能，模拟刀具运动轨迹，检查刀柄、刀杆与工件、夹具是否存在干涉，尤其是高侧面、深凹槽加工，需重点检查刀具摆动时的极限位置。同时，可结合VERICUT虚拟加工仿真，验证刀轴矢量的连续性，避免机床旋转轴突变，影响加工精度与表面质量。
第三，合理设置切削参数与刀具。刀具选择需适配加工场景，高侧面加工优先选用刚性好的立铣刀，凹槽倒扣加工选用球头刀或立铣刀（根据倒扣角度调整），避免选用长径比过大的刀具，防止颤振。切削参数需结合刀具、工件材料调整，进给速度与主轴转速需匹配，分层切削深度不宜过大，避免切削力过大导致刀具变形或工件移位；同时可设置刀轴光顺参数，确保刀轴摆动平稳，减少表面刀痕。
第四，注意坐标系与旋转模式的一致性。编程时需确保工件坐标系与参考直线的坐标系一致，避免因坐标系偏差导致刀轴指向错误；UG默认采用右手法则确定旋转正方向，需结合机床实际结构校验旋转方向的合理性，尤其是四轴联动加工，需确认旋转轴的行程范围，避免超出机床极限。
第五，灵活运用辅助策略优化刀路。加工复杂曲面或烂面时，可先构造辅助曲面（如等距偏置面、拟合曲面）作为驱动面，确保刀轨投影稳定。
四、总结
朝向直线刀轴是UG五轴编程中适配四轴加工的核心方式，其核心优势在于通过参考直线引导刀具摆动，灵活适配高侧面、凹槽倒扣、四轴联动等加工场景，兼顾精度与效率。掌握其原理，需明确参考直线的作用与矢量运算逻辑；熟练运用实战案例，可快速适配不同工件的加工需求；牢记注意事项，能有效规避干涉、过切等风险。在实际工作中，编程人员需结合工件结构、机床性能，合理设置参考直线与切削参数，通过仿真验证优化刀路，才能充分发挥朝向直线刀轴的优势，提升加工质量与生产效率。
