注塑模具斜顶机构的设计细节
在注塑模具设计中，斜顶机构是解决塑件倒扣、侧凹及复杂曲面脱模的核心结构，兼具顶出与侧向抽芯功能，其设计合理性直接决定塑件质量、模具寿命及生产效率。相较于滑块机构，斜顶机构结构紧凑、成本低，广泛应用于带倒扣塑件模具，但需兼顾强度、稳定性与协调性，规避设计误区。本文从设计基础、核心参数、结构设计等方面，系统解析其设计要点与实操技巧，为从业者提供参考。
一、斜顶机构设计基础
1.1 设计核心目的
斜顶机构的核心作用，是将开模时的垂直顶出力通过倾斜角度转化为侧向位移，实现“边顶出、边侧移”，平稳脱离塑件倒扣，确保塑件顺利脱模无损伤，同时保障模具稳定生产，兼顾效率与精度。
1.2 适用场景与设计前提
斜顶机构适用于：塑件有内/外倒扣且无法用动模滑块成型；模具空间狭窄；倒扣较浅（≤10mm）、数量多需简化顶出机构的场景。
设计前提：明确模具模板、模仁等尺寸；确定塑件倒扣关键参数；确认顶出系统行程与动力，规避与顶针、水路等的干涉风险。

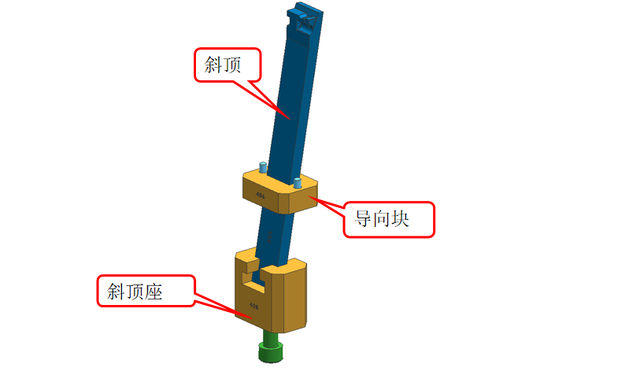

1.3 机构基本组成
标准斜顶机构由五大核心部件组成，协同保障运动顺畅与结构稳定，具体如下：
二、斜顶机构核心设计参数
斜顶机构的核心参数为倾斜角度、顶出行程、强度参数，需结合塑件结构与模具空间精准计算。
2.1 倾斜角度设计
倾斜角度（θ）是核心参数，影响脱模效果与机构寿命，取值要求如下：
2.2 顶出行程与侧移量设计
顶出行程（H）与侧移量（S）需匹配，确保倒扣完全脱离，要点如下：
2.3 强度与厚度参数设计
斜顶承受侧向力与轴向力，需合理设计厚度并校核强度，要点如下：
三、斜顶机构关键结构设计
斜顶结构设计需兼顾顺畅性、封胶可靠性与装配便捷性，重点关注头部、导向、复位、避空四大结构。
3.1 斜顶头部设计
头部直接接触塑件，设计要点如下：

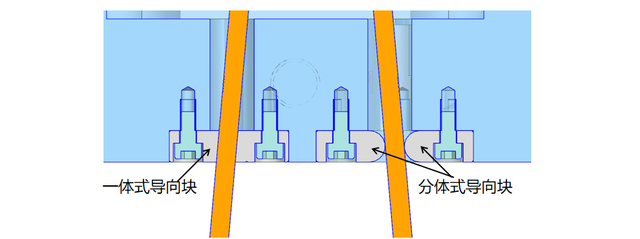

3.2 导向与润滑结构设计
导向与润滑保障机构寿命，要点如下：
3.3 复位与限位结构设计
复位与限位保障安全运行，要点如下：
3.4 避空与干涉检查
避免斜顶与其他结构干涉，要点如下：
四、斜顶机构材料选择与加工装配要求
材料性能与加工装配精度决定机构寿命，需严格遵循相关规范。
4.1 材料选择
各部件材料需兼顾耐磨、韧性与强度，具体如下：
4.2 加工要求
4.3 装配要点
五、斜顶机构常见问题与解决方案
针对斜顶常见问题，结合根因分析采取对应解决方案，保障机构稳定运行。
常见问题 | 根因分析 | 解决方案 |
斜顶卡死 | 配合间隙小、润滑不足、杂质进入、角度过大、导向不足。 | 调间隙至0.02~0.03mm，加注高温润滑脂，清洁配合面，调角度3°~12°，增加导向长度。 |
塑件拉伤 | 头部抛光差、未加胶、角度小、有反斜度、避空不足。 | 抛光至Ra≤0.8μm，头部加胶0.03~0.05mm，调大角度，去反斜度，避空≥0.5mm。 |
斜顶断裂 | 材料不当、热处理差、厚度不足、根部无圆角、行程过载。 | 换H13等模具钢，重新热处理，加厚或加筋，根部做圆角，调整行程。 |
塑件飞边严重 | 封胶间隙大、方式不当、复位不到位。 | 调小封胶间隙，优先水平封胶，检查复位机构确保精准复位。 |
斜顶头部过早磨损 | 硬度不足、润滑差、接触应力大。 | 头部TD处理或换粉末冶金材料，加强润滑，增大接触面积。 |
六、斜顶机构设计总结与优化趋势
6.1 设计总结
斜顶设计核心是“平衡”，遵循“先分析、再计算、后设计”原则：分析塑件与模具空间，计算核心参数，优化结构并避干涉，严控材料与加工质量。
关键要点“三要三不要”：要控角度≤12°、留安全余量、做干涉模拟；不要忽根部强度、忽热处理、强用外部倒扣场景。
6.2 优化趋势
斜顶设计呈现智能化、模块化、高精度化趋势，具体如下：
总结
注塑模具斜顶机构的设计是兼顾理论计算与实操经验的系统性工作，核心是遵循“精准、稳定、高效”原则。实际设计中，需先分析塑件倒扣与模具空间，确定斜顶类型；再科学计算倾斜角度、行程等核心参数，平衡强度与灵活性；随后优化关键结构并做好干涉检查，同时严控材料选择、加工与装配质量。唯有精准把控各细节，融合理论与实操，才能设计出满足塑件质量、保障模具稳定运行的斜顶机构，为注塑生产高效开展提供支撑，降低维护与故障成本。
