注塑模小拉杆的选用与参数

2026-06-22

在注塑模具设计中，小拉杆（又称限位螺丝及脱水口螺丝）是细水口模具的关键结构件，其作用是配合面板、水口板、A 板间的开合控制，实现点浇口的完全切断与去除。小拉杆的选用与参数设计直接影响模具开模动作的可靠性、浇口质量及生产效率，为帮助模具设计人员规范选用与设计小拉杆，以下将从结构类型、参数计算、选用标准及注意事项等核心方面，进行详细且全面的说明。

一、小拉杆的核心作用与设计要点

小拉杆的核心功能是控制细水口模具的开模顺序，确保水口板与面板、A 板按预设行程分离，从而切断点浇口并取出流道凝料。设计时需重点关注：

排布位置
避免影响机械手取流道的空间与路径。
避空设计
确保方铁处有足够的避空余量，防止干涉。
标准长度
拉杆、限位螺丝、脱水口螺丝必须采用标准长度，保证互换性与可靠性。

二、细水口模具小拉杆的结构类型

1. 标准型细水口模具

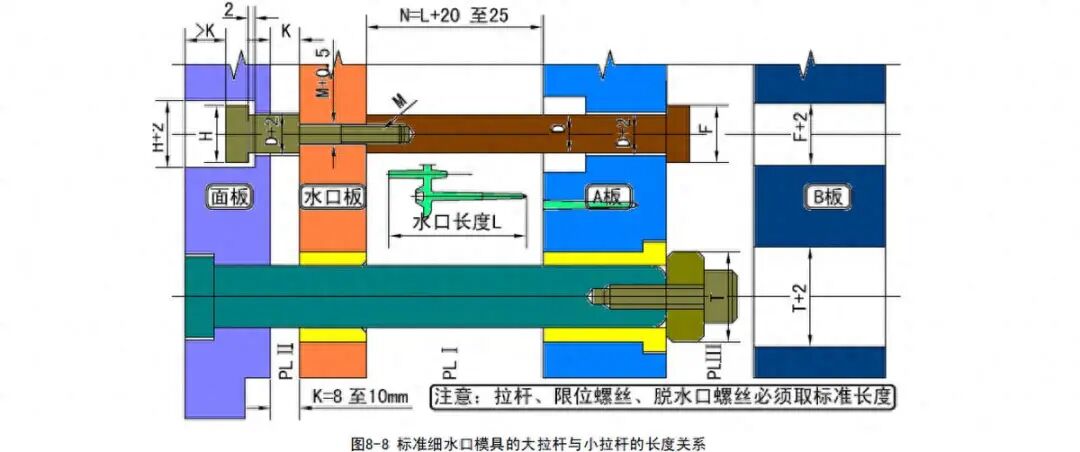

标准型结构包含面板、水口板、A 板、B 板等完整模板层，小拉杆（大拉杆与小拉杆）的长度关系需严格遵循设计规范（如图 8-8）：


大拉杆长度：N=L+20 至 25mm（L 为水口长度）。
小拉杆行程：K=8 至 10mm，用于控制水口板与面板的初始开模距离。
避空与配合：小拉杆头部需与面板、水口板精准配合，确保开模时先拉开水口板，再带动 A 板分离。

2. 简化型细水口模具

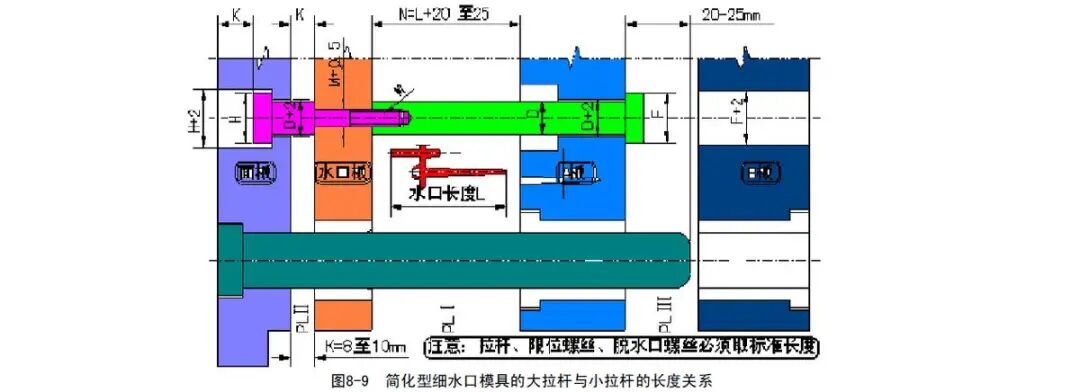

简化型结构通过优化模板布局，减少不必要的板层，适用于对模具成本与重量有严格要求的场景（如图 8-9）：


大拉杆长度仍遵循 N=L+20 至 25mm 的设计原则。
开模行程末端预留 20 至 25mm 的安全余量，避免模板碰撞。
小拉杆行程 K 同样为 8 至 10mm，保证开模动作的一致性。

三、小拉杆的关键参数与计算

1. 长度参数

大拉杆长度 N：N=L+20 至 25mm，其中 L 为水口长度，需根据流道布局与浇口位置确定。
小拉杆行程 K：K=8 至 10mm，确保水口板与面板分离后，流道凝料能顺利脱落。
避空尺寸：面板处小拉杆头部避空 H+2mm，B 板处避空 T+2mm，避免运动干涉。

2. 直径选用标准

小拉杆的直径需根据模架宽度 W 匹配，以保证强度与稳定性，具体选用标准如下：

模架宽度 W (mm)

小拉杆直径 (mm)

<200

13×4 支

<300

16×4 支

<450

20×4 支

<600

25×4 支

<750

30×4 支

800 (含) 以上

35×4 支

四、小拉杆选用与设计的注意事项

标准优先
所有拉杆、限位螺丝、脱水口螺丝必须采用标准长度，避免非标件导致的加工与维护成本增加。
干涉检查
设计完成后需进行开模运动模拟，重点检查小拉杆与流道、顶针、冷却水路的干涉情况。
强度校核
根据注塑压力与开模力，校核小拉杆的抗拉强度，必要时增加拉杆数量或增大直径。
维护便捷
小拉杆的安装与拆卸需方便快捷，便于模具维护与更换易损件。

五、总结

小拉杆作为细水口模具的核心控制元件，其选用与参数设计直接决定模具的开模可靠性与生产效率。通过遵循标准型与简化型结构的长度关系、按模架宽度匹配直径、严格执行避空与强度校核，可有效提升模具的稳定性与使用寿命。在实际设计中，需结合产品结构、生产需求与成本控制，灵活选用小拉杆类型与参数，确保模具满足生产要求。
