UG模具设计之经典延时行位结构
2026-07-20
大家设计得最多的都是一般行位，但是偶尔会遇到沿出模方向有有很深的柱位和骨位，而且有的骨位，柱位深度不一样，因此设计就不会那么得心应手，今天就给大家分享一种行位延时出模的经典结构，希望给大家有所启发。

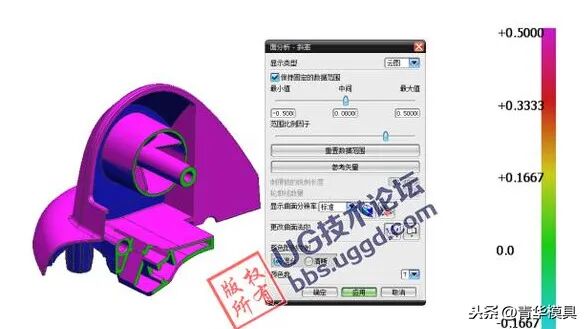

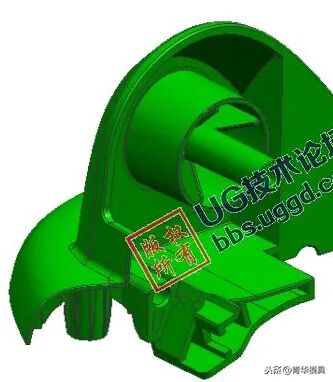

1 通过斜率分析产品右侧面有很深的柱位，骨位，为了防止产品粘滑块，需要设计延时行位，如下图所示：

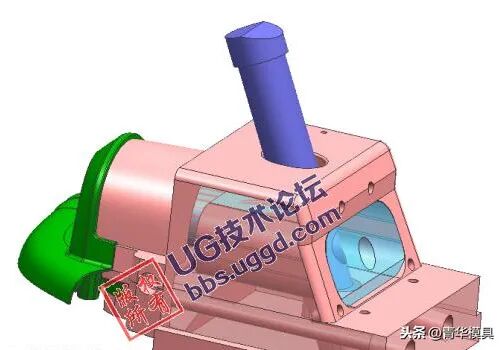

右侧行位按照一般的行位设计方法设计，如下图所示：

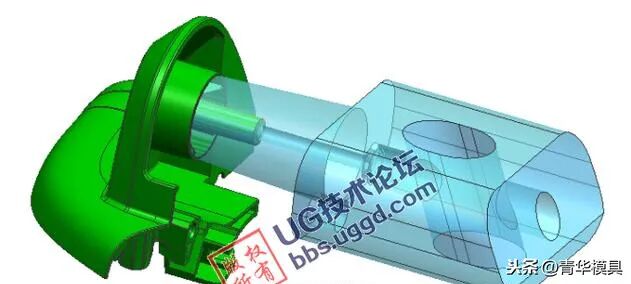

3 延时小行位设计，设计时要注意延时行程的计算。如下图所示：

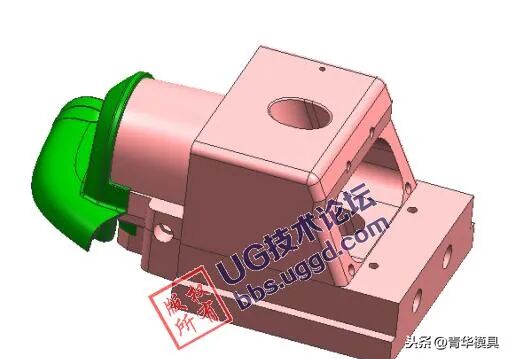

4 运动原理：开模时由斜导柱驱动里面的小滑块先运动，待小滑块完全脱扣时，斜导柱拨动大滑块，跟小滑块一起运动，完成抽芯动作，如下图所示：

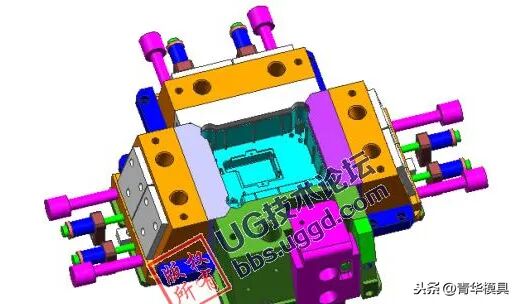

5 整体机构 如下图所示。
