UG五轴编程刀轴“垂直于驱动体”与“相对于驱动体”详解

在UG NX五轴联动编程中，刀轴控制是决定加工精度、表面质量和加工可行性的核心环节，其中“垂直于驱动体”和“相对于驱动体”是曲面驱动、边界驱动等常用策略中最基础且易混淆的两种刀轴控制方式。二者均基于驱动几何（驱动体）的法向关系定义刀轴姿态，适用于复杂曲面、异形结构的加工，但在原理逻辑、操作灵活性和应用场景上存在显著差异。本文将从原理剖析、应用案例、核心区别三个维度，结合实操逻辑展开详解，帮助编程人员精准掌握两种方式的适用场景，规避编程误区。

一、核心原理详解

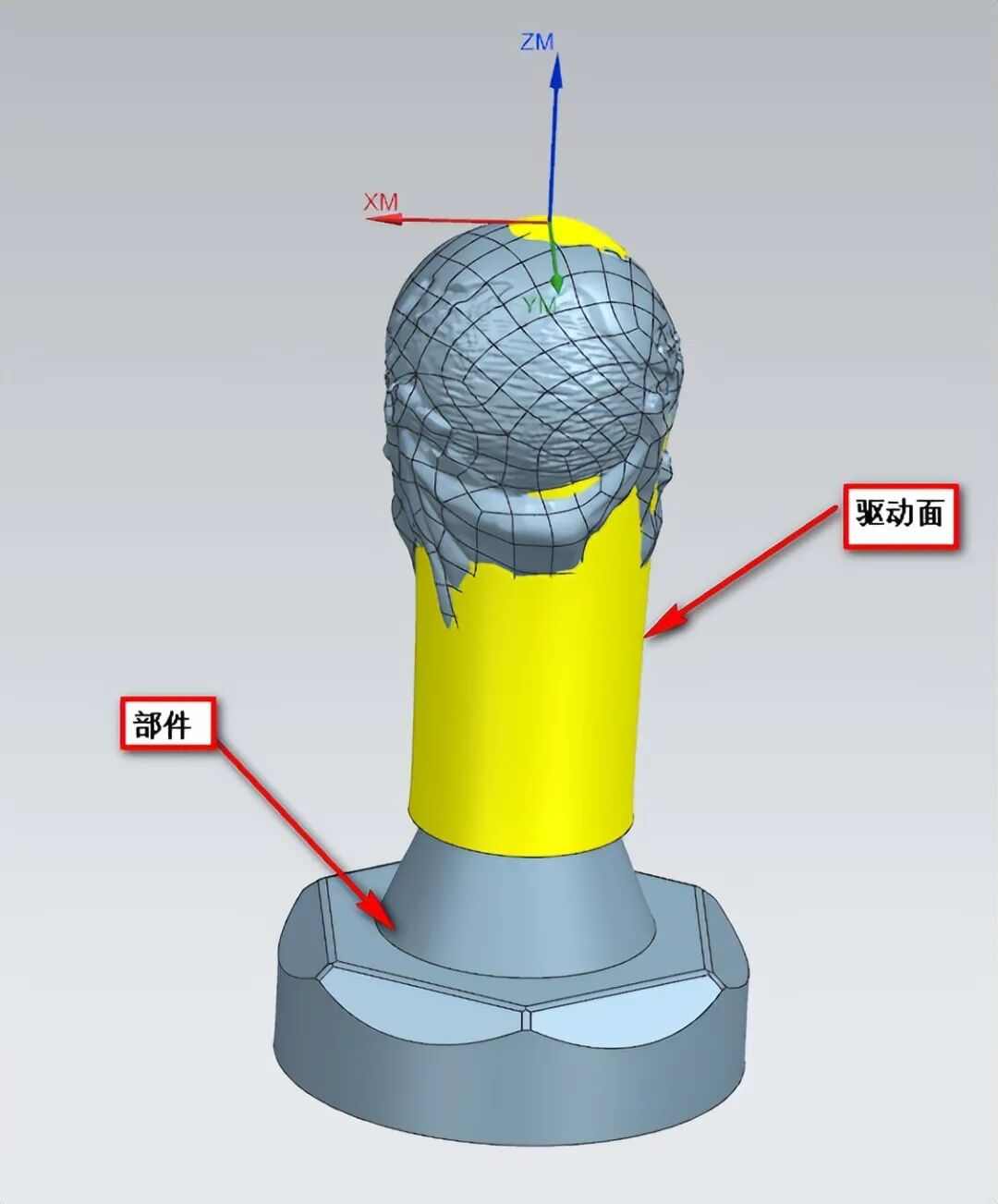

UG五轴编程中，刀轴控制的本质是通过定义刀具轴线的空间姿态，确保刀具与加工表面、驱动体之间形成合理的切削角度，同时规避干涉、保证切削稳定性。驱动体作为刀轴姿态的参考基准，其几何特征（平面、曲面、边界等）直接决定刀轴的变化规律，且需注意的是，基于驱动体的刀轴控制，有两种常见刀路生成方式：一是直接利用驱动面生成刀路，二是通过驱动面将驱动点投影到部件表面生成刀路，但无论采用哪种方式，刀轴方向始终以驱动体为核心基准，不受投影过程或部件表面形态的影响。“垂直于驱动体”与“相对于驱动体”的核心差异，在于刀轴与驱动体法向的相对关系。

（一）刀轴“垂直于驱动体”原理

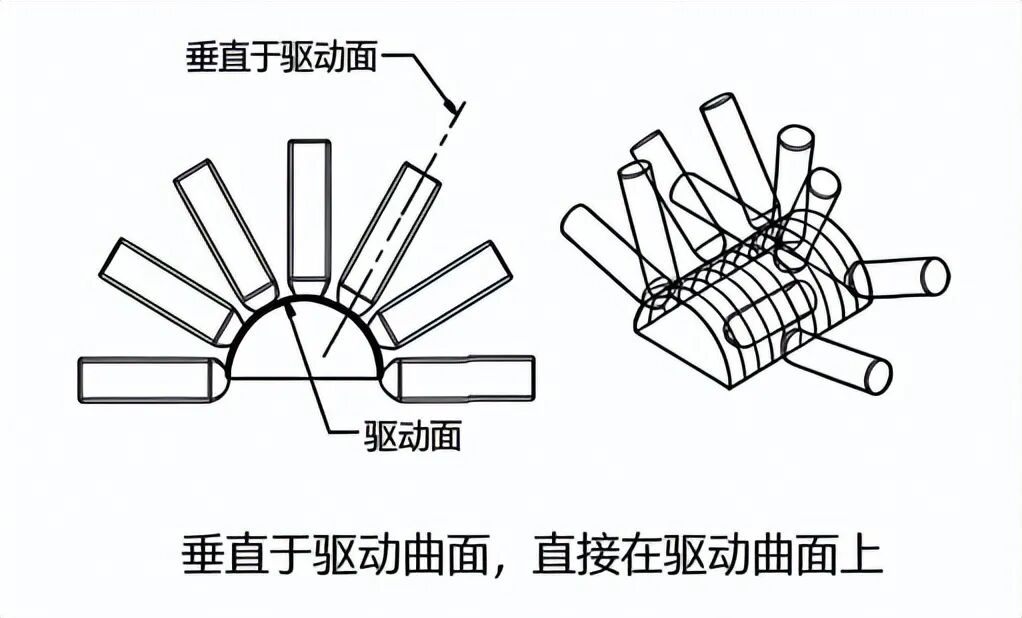

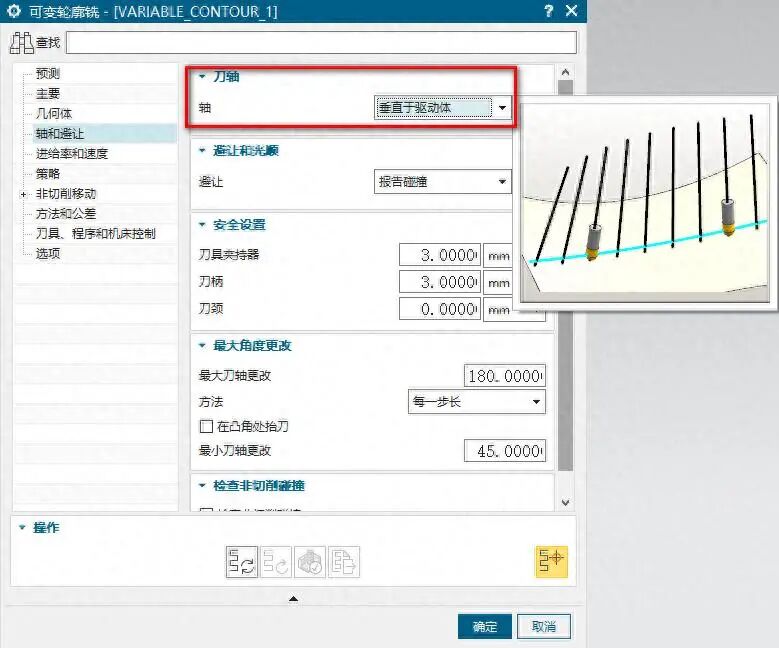

刀轴“垂直于驱动体”，顾名思义，是指在整个加工过程中，刀具的轴线始终垂直于所选择的驱动体表面，且刀轴方向严格跟随驱动体的法向变化而动态调整，无任何额外角度偏移。其核心逻辑是将驱动体的法向矢量直接作为刀轴矢量，确保刀具与驱动体表面在每一个切触点都保持正交关系。

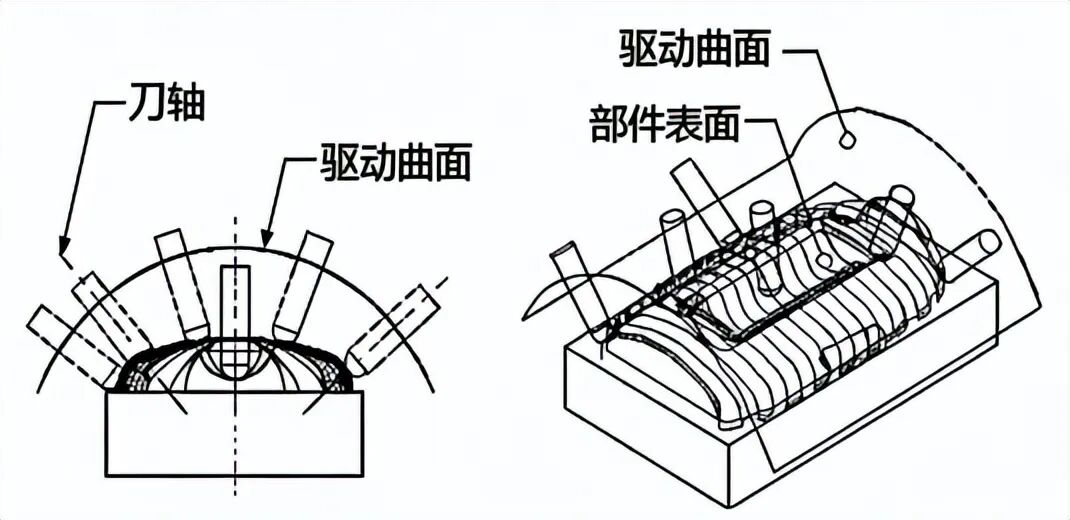

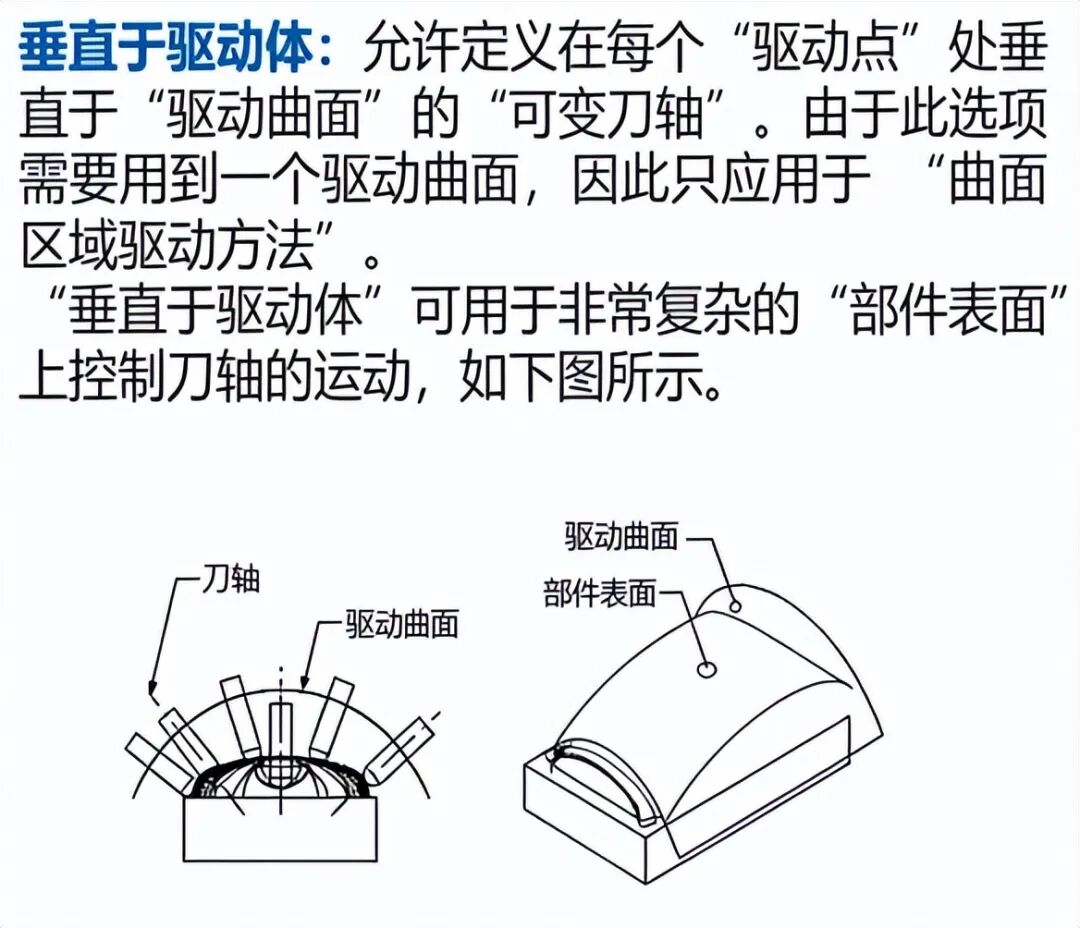

从UG编程底层逻辑来看，基于驱动体的刀路生成有两种方式：一种是直接以驱动面为加工基准，直接生成刀路；另一种是先在驱动体上生成有序的驱动点，再沿设定的投射矢量将驱动点映射（投影）到零件加工表面，最终生成刀心轨迹。但无论采用哪种刀路生成方式，刀轴方向始终以驱动体为核心基准，均由驱动体的法向的关系决定，与部件表面的法向无关。需要注意的是，该方式下刀轴仅受驱动体法向约束，无法手动设置前倾角、侧倾角等偏移角度，灵活性较差。

补充说明：若驱动体为平面，驱动体法向固定，因此刀轴姿态始终保持不变，此时等同于固定轴铣削的刀轴控制逻辑；若驱动体为曲面（如复杂自由曲面），驱动体各点法向随曲面曲率动态变化，刀轴也会随之同步摆动，实现五轴联动加工，且能保证刀轴与驱动体表面始终垂直。这种特性使得刀轴运动轨迹与驱动体曲面的光顺性高度一致，可获得更均匀的刀路分布。

（二）刀轴“相对于驱动体”原理

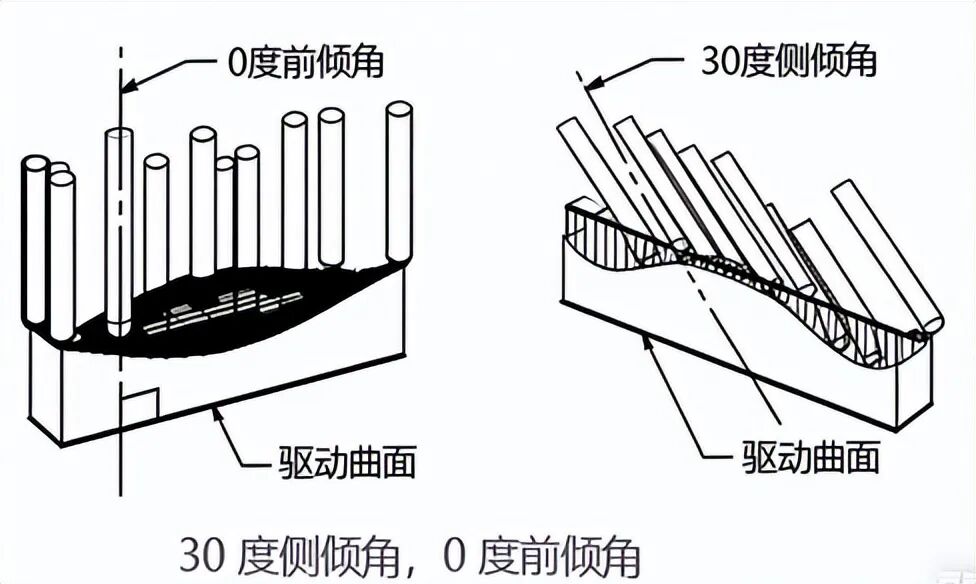

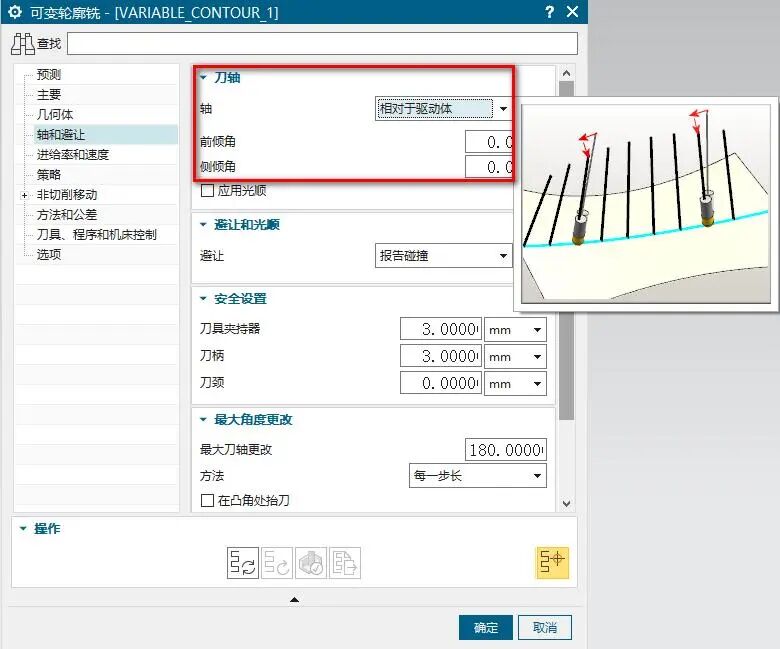

刀轴“相对于驱动体”，是在“垂直于驱动体”的基础上增加了角度可调性，核心是刀轴方向以驱动体的法向矢量为基准，可手动设置前倾角（沿刀具进给方向的角度偏移）和侧倾角（垂直于进给方向的角度偏移），从而灵活调整刀轴姿态，满足复杂加工场景的干涉规避和切削优化需求。

其原理逻辑为：基于驱动体的刀路生成有两种常见形式，可直接利用驱动面生成刀路，也可先确定驱动体各驱动点的法向矢量，将该法向作为刀轴的基准方向，再沿投射矢量将驱动点投影到部件表面，进而生成刀路。但无论采用哪种形式，刀轴方向始终以驱动体为核心基准，均围绕驱动体法向进行设置（或偏移），不受部件表面形态的影响。与“垂直于驱动体”不同，该方式下刀轴不再与驱动体表面严格正交，而是形成一个可控的倾斜角度，且前倾角、侧倾角可根据加工需求灵活调整，甚至可在不同加工区域设置不同的角度参数。

关键特点：刀轴姿态仍以驱动体法向为基础，不会脱离驱动体的几何约束，同时通过角度偏移实现姿态优化，兼顾了加工稳定性和灵活性，是五轴编程中应用更广泛的刀轴控制方式之一，尤其适用于存在干涉风险或需要优化切削角度的复杂零件加工。

二、应用案例类型

两种刀轴控制方式的应用场景，核心取决于驱动体的几何特征、零件加工要求（精度、表面质量）以及是否存在干涉风险。以下结合实际生产中的典型案例，详细说明二者的适用场景，贴合UG编程实操逻辑。

（一）刀轴“垂直于驱动体”应用案例

该方式的核心优势是刀轴与驱动体贴合度高、刀路均匀，无需手动调整角度，编程简单，适用于驱动体规则、无干涉风险、对表面质量要求较高且无需角度偏移的场景，尤其适合曲面精铣、简单异形面加工。

案例1：平面/缓变曲面精铣

场景：模具型腔的平面底面、缓变曲面（曲率变化小）精铣，驱动体选择型腔底面或缓变曲面本身，采用曲面驱动方法。此时驱动体法向固定或缓慢变化，刀轴垂直于驱动体，可保证刀具底面与加工表面完全贴合，避免出现切削纹路不均匀、表面凹凸等问题。例如汽车覆盖件模具的型腔平缓区域精铣，可采用该方式配合边界驱动，实现高效全覆盖加工，无需复杂角度设置，大幅降低编程难度和调试时间。

案例2：简单曲面轮廓加工（无干涉）

场景：小型异形零件的外轮廓曲面加工，如小型叶片的叶面粗加工、简单曲面装饰件的精铣，驱动体选择零件的外轮廓曲面，无相邻结构遮挡，无干涉风险。此时刀轴跟随驱动体法向动态摆动，确保刀具始终垂直于加工表面，切削力均匀，减少刀具磨损，同时保证曲面轮廓的加工精度，避免出现过切、欠切现象。例如小型塑料件的曲面外壳加工，采用该方式可快速生成光顺刀路，无需调整角度，提升加工效率。

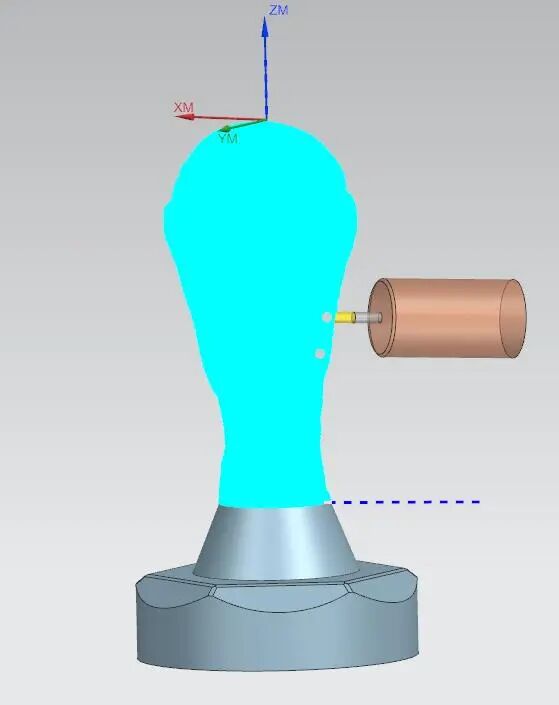

案例3：4轴回转体表面加工

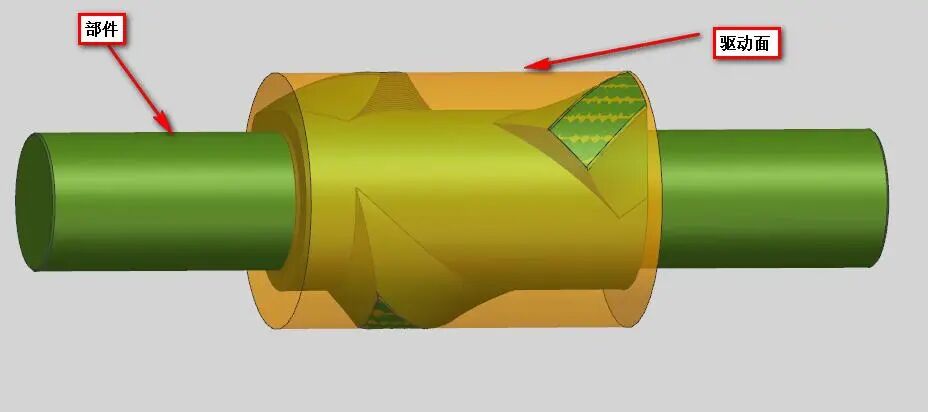

场景：4轴机床加工回转体零件（如圆柱凸轮、环形槽零件），驱动体选择回转体的柱面，采用边界驱动或曲线驱动。此时刀轴垂直于驱动体（柱面），刀轴方向始终沿柱面的径向，配合4轴旋转运动，可实现回转体表面的均匀切削，避免出现刀路重叠或漏切，尤其适合环形槽的分层精铣，编程简单且加工稳定性高。

（二）刀轴“相对于驱动体”应用案例

该方式的核心优势是灵活性强，可通过角度偏移规避干涉、优化切削角度，适用于驱动体复杂、存在干涉风险、需要调整切削姿态的场景，尤其适合深腔、倒扣、复杂曲面的五轴联动加工。

案例1：深腔零件加工（规避刀杆干涉）

场景：深腔零件（腔深大于刀杆长度的1.5倍）、带有倒扣结构的型腔加工，驱动体选择型腔内壁曲面，存在刀杆与腔壁干涉的风险。此时采用“相对于驱动体”方式，设置适当的侧倾角（通常5°-15°），使刀轴向腔外倾斜，避开腔壁，同时保证刀具切削刃与加工表面有效接触。例如模具滑块的倒扣面加工，驱动体选择倒扣曲面，设置10°侧倾角，可有效规避刀杆与滑块主体的干涉，实现倒扣面的一次性精铣，无需二次装夹，提升加工效率和精度，避免二次装夹带来的定位误差。

案例2：复杂曲面精加工（优化切削角度）

场景：航空航天零部件（如整体叶盘、复杂叶片）的叶面精加工，驱动体选择叶片的叶面曲面，叶面曲率变化剧烈，且相邻叶片间隙狭窄，存在干涉风险。此时采用“相对于驱动体”方式，设置合理的前倾角（通常3°-8°），优化刀具与叶面的切削角度，减少切削力，避免刀具震颤，同时通过侧倾角调整，避开相邻叶片，实现无干涉连续切削。例如整体叶盘的叶片精铣，驱动体选择叶片压力面，设置5°前倾角和8°侧倾角，可保证叶面加工质量，满足航空零部件的高精度要求，同时延长刀具寿命，避免因切削角度不合理导致的叶面划痕。

案例3：不规则曲面多面加工（姿态可调）

场景：不规则异形零件（如艺术品摆件、复杂工装夹具）的多曲面加工，驱动体为多个连续的不规则曲面，各曲面法向变化剧烈，且需要兼顾不同曲面的切削需求。此时采用“相对于驱动体”方式，可针对不同曲面区域设置不同的前倾角、侧倾角，灵活调整刀轴姿态，确保每个曲面的切削角度合理，同时规避各曲面之间的干涉。例如复杂艺术摆件的曲面精铣，驱动体选择整体曲面，在曲率较大的区域设置较小的前倾角，在平缓区域设置较大的前倾角，实现全曲面的高质量加工，兼顾精度和表面美观度。

三、核心区别对比

为更清晰区分两种刀轴控制方式，便于编程人员快速选型，以下从原理、操作灵活性、干涉规避能力、加工效果、适用场景五个核心维度进行对比，结合UG编程实操细节，突出关键差异点：

四、实操注意事项

1. 驱动体选择：两种方式均依赖驱动体的法向精度，因此驱动体需选择精度高、光顺性好的曲面或边界，避免驱动体存在毛刺、破损，否则会导致刀轴姿态异常，出现过切、欠切或刀路紊乱，尤其曲面驱动时，驱动面的质量直接决定刀轨质量。

2. 角度设置（相对于驱动体）：前倾角、侧倾角的设置需结合刀具类型、加工材料和零件结构，通常前倾角控制在3°-8°，侧倾角控制在5°-15°，角度过大易导致刀轴摆动剧烈，影响加工稳定性，甚至出现机床报警；角度过小则无法达到干涉规避或切削优化的效果，需通过UG刀路仿真功能提前验证。

3. 刀路仿真：无论采用哪种方式，编程完成后均需通过UG的刀路仿真功能，检查刀轴姿态是否合理、是否存在干涉，尤其“相对于驱动体”方式，角度设置不当易出现干涉，需重点验证刀杆与工件、夹具的距离，避免加工事故。

4. 投射矢量配合：两种方式均需与投射矢量合理配合，若投射矢量选择不当（如Z向投射加工垂直侧壁），会导致驱动点投射失败，刀路残缺不全，建议结合驱动体和零件几何特征，选择“垂直于驱动体”“垂直于部件”或“指定矢量”等投射方式，确保刀路生成有效。

五、总结

UG五轴编程中，刀轴“垂直于驱动体”和“相对于驱动体”的核心差异在于刀轴与驱动体法向的相对关系——前者固定正交、操作简单，适合简单场景的高效加工；后者角度可调、灵活性强，适合复杂场景的高精度加工。编程人员在实际操作中，需根据驱动体特征、零件加工要求和干涉情况，合理选择刀轴控制方式：无干涉、简单曲面优先选择“垂直于驱动体”，提升编程和加工效率；有干涉、复杂曲面则选择“相对于驱动体”，通过角度调整优化加工效果，同时结合刀路仿真和参数调试，确保加工精度和安全性。

两种方式并非相互独立，在实际生产中，可结合零件不同区域的加工需求，灵活切换使用，兼顾加工效率和加工质量，充分发挥UG五轴编程的优势，适配模具制造、航空航天、汽车零部件等不同领域的复杂加工需求。
